I. Khổ giấy
Khám phá 1

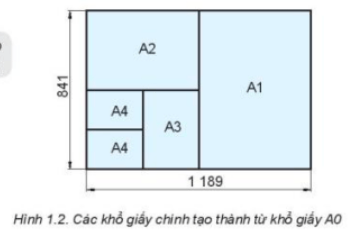

Câu hỏi: Quan sát Hình 1.2 và nêu cách tạo ra các khổ giấy chính từ khổ giấy A0.

Giải:
Khổ giấy A0 có chiều dài bằng 1 189 và chiều rộng bằng 841
Ở 2 chiều dài khổ giấy, ta chia đôi tờ giấy. Một nửa tờ giấy A0, ta có tờ giấy A1.
Ở nửa tờ giấy A0 còn lại (tức tờ giấy A1), ta tiếp tục chia đôi, một nửa tờ giấy A1 là tờ giấy A2.
Với tờ giấy A2 còn lại, ta tiếp tục chia đôi, được 2 tờ giấy A3.
Một nửa tờ giấy A3 ta lại chia đôi, được 2 tờ giấy A4.
Như vậy, với 1 tờ giấy A0, ta có 1 tờ giấy A1, 1 tờ giấy A2, 1 tờ giấy A3 và 2 tờ giấy A4.

II. Nét vẽ

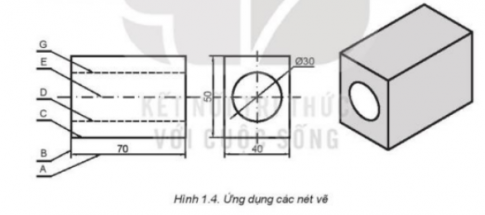

Câu hỏi: Quan sát và cho biết tên gọi của các nét vẽ được sử dụng trong Hình 1.4.


Giải:
- Nét vẽ A: Nét liền mảnh
- Nét vẽ B: Nét liền đậm
- Nét vẽ C: Nét liền đậm
- Nét vẽ D: Nét đứt mảnh
- Nét vẽ E: Nét gạch dài - chấm - mảnh
- Nét vẽ G: Nét đứt mảnh

III. Ghi kích thước
Câu hỏi: Quan sát Hình 1.5 và thực hiện các yêu cầu sau:

1. Nhận biết các đường gióng, đường kích thước và giá trị kích thước.
2. Mô tả vị trí và hướng của các giá trị kích thước.

Giải:
1.
- Đường gióng: những đường màu xanh lá cây
- Đường kích thước: đường viền đen
- Giá trị kích thước: R10, 10, 20, 60, 70, (đường kính) 30
2. Vị trí và hướng của các giá trị kích thước nằm cùng chiều và cùng với đường kích thước

IV. Luyện tập
Câu hỏi:

1. Người ta đã sử dụng các tiêu chuẩn nào để vẽ Hình 1.6?
2. Hãy vẽ lại Hình 1.6 với tỉ lệ 1:1 trên giấy A4.


Giải:
1. Người ta dùng nét vẽ liền đậm với đường bao quanh, nét đứt mảnh với đường bao khuất, nét gạch dài-chấm-mảnh với đường tâm
Đường gióng nét liền mảnh, vuông góc với độ dài kích thước
Đủ giá trị kích thước
2. Học sinh vẽ lại hình 1.6 trên giấy với đơn vị là xăng-ti-mét và giá trị tương đương trong hình

V. Vận dụng
Câu hỏi: Từ khổ giấy A0 hãy chia nó thành 2 loại khổ giấy A3 và A4.
Giải:
Gập đôi tờ giấy A0, ta được 2 mảnh A1
Ta gập đôi tờ A0 thêm 1 lần nữa, ta được 4 mảnh A2
Với 1 mảnh A2, khi gấp đôi lại, ta được 2 mảnh A3
Với 1 mảnh A3, khi gấp đôi lại, ta được 2 mảnh A4
