Giải Công nghệ 8 sách Kết nối tri thức, bài 7: Truyền và biến đổi chuyển động

Hoạt động khởi động trang 37: Quan sát Hình 7.1 và cho biết: Bộ phận nào được dùng để truyền chuyển động từ bàn đạp đến bánh xe?

Trả lời:
Bộ phận được dùng để truyền chuyển động từ bàn đạp đến bánh xe là: thanh kết nối và đĩa nơi xích được kết nối

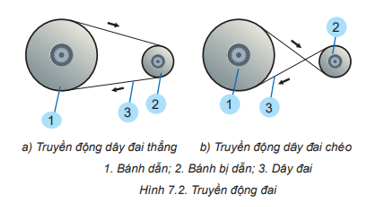

Khám phá trang 37: Quan sát Hình 7.2 và so sánh chiều quay của bánh dẫn và bánh bị dẫn trong hai trường hợp truyền động dây đai thẳng và truyền động dây đai chéo.

Trả lời:
- Trường hợp a: bánh dẫn và bánh bị dẫn quay cùng chiều.
- Trường hợp b: bánh dẫn và bánh bị dẫn quay ngược chiều.

Luyện tập trang 38: Từ công thức 7.1, em có nhận xét gì về mối quan hệ giữa đường kính bánh đai và số vòng quay của chúng?
Trả lời:
Đường kính bánh đai và số vòng quay của chúng tỉ lệ nghịch với nhau.

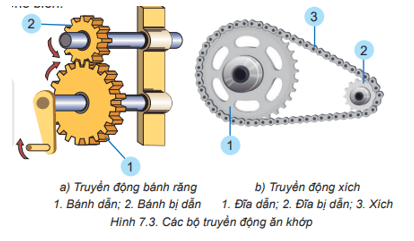

Khám phá trang 38: Quan sát Hình 7.3 và mô tả cấu tạo của truyền động bánh răng; truyền động xích.

Trả lời:
- Cấu tạo truyền động bánh răng gồm:
+ Bánh dẫn
+ Bánh bị dẫn
- Cấu tạo truyền động xích gồm:
+ Đĩa dẫn
+ Đĩa bị dẫn
+ Xích

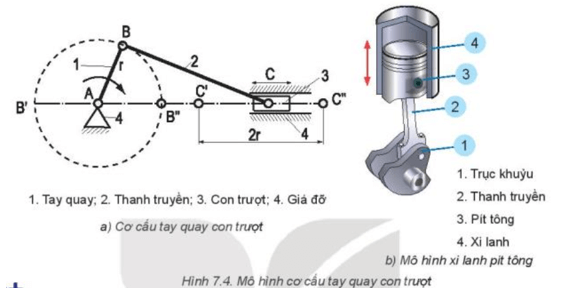

Khám phá trang 40: Quan sát và cho biết: Các bộ phận trong Hình 7.4a tương ứng với bộ phận nào trong mô hình xi lanh, pít tông ở Hình 7.4b?

Trả lời:
1. Tay quay - Trục khuỷu
2. Thanh truyền
3. Con trượt
4. Giá đỡ

Kết nối năng lực trang 40: Em hãy tìm hiểu thực tế để cho biết ngoài cơ cấu tay quay con trượt còn có cơ cấu nào cũng biến đổi chuyển động quay thành chuyển động tịnh tiến và ngược lại.
Trả lời:
- Chuyển động tịnh tiến của đai ốc biến đổi thành chuyển động quay của vít.
- Chuyển động quay của bánh răng biến đổi thành chuyển động tịnh tiến của thanh răng.

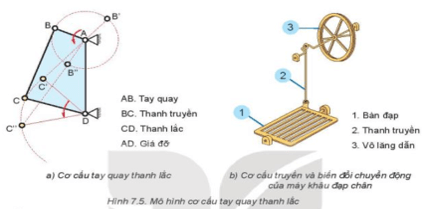

Khám phá trang 41: Quan sát và cho biết: Các bộ phận trong Hình 7.5b tương ứng với bộ phận nào trong cơ cấu ở Hình 7.5a?

Trả lời:

Vận dụng trang 43: Em hãy tìm một vài ứng dụng của các cơ cấu truyền và biến đổi chuyển động trong các máy móc, thiết bị là sản phẩm cơ khí được sử dụng tại địa phương, trong gia đình.
Trả lời:
Một vài ứng dụng của các cơ cấu truyền và biến đổi chuyển động trong các máy móc, thiết bị là sản phẩm cơ khí được sử dụng tại địa phương, trong gia đình:
- Máy khâu
- Máy dệt
- Xe tự đẩy
