Hoạt động của Giáo Viên | Hoạt động của Học Sinh | Nội dung |
Hoạt động 1: Giáo Viên giới thiệu bài . (5 phút) | ||
-GV kiểm tra sự chuẩn bị của HS cho bài thực hành. -GV treo tranh vẽ hình Giá Chữ L lên bảng để giới thiệu và yêu cầu HS lập bản vẽ kĩ thuật trên khổ giấy A4 của Giá Chữ L . |
-HS đặt các dụng cụ vật liệu mà GV đẵ yêu cầu chuẩn trước ở nhà. -HS quan sát lắng nghe và làm theo yêu cầu của GV. |

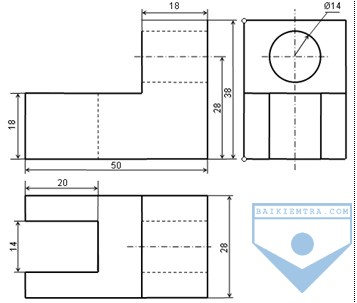

I/ Chuẩn bị - (SGK) II/ Nội dung thực hành: -Lập bản vẽ kĩ thuật trên khổ giấy A4 gồm ba hình chiếu và các kích thước của Giá Chữ L. |
Hoạt động 2: HS làm bài tại lớp dưới sự hướng dẫn của GV . (32 phút) | ||

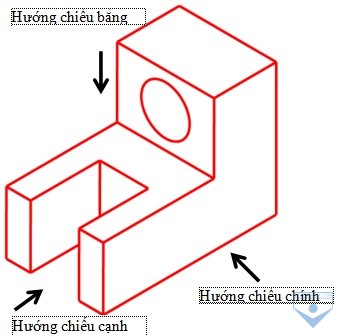

-Quan sát vật thể em thấy vật thể có hình dạng như thế nào? -Các bạn chọn hướng chiếu như thế nào? -Chúng ta đẵ học mấy phương pháp chiếu, trong trường hợp này các em chọn phương pháp chiếu góc thứ mấy? -Trong PPCG1 vị trí các hình chiếu trên bản vẽ như thế nào? -Sau khi chọn PPCG1 và bố trí các hình chiếu thìn ta làmm gì? -GV: sau khi vẽ phác từng phần của vật thể ta tiến hành vẽ phác các phần rãnh, phần lỗ của vật thể. Trước tiên ta vẽ phác phần rãnh hình hộp chữ nhật. -GV: tiếp đến ta vẽ phác phần lỗ hình trụ. -GV: sau khi đẵ vẽ phác song ta tiến hành tẩy xoá các nét thừa, tô đậm các nét thấy, hoàn chỉnh các nét dứt và vẽ đường gióng và đường kích thước. Chú ý: khi biểu diễn kích thước phải bố trí đủ kích thước, không thừa, không thiếu, đảm bảo sạch sẽ, thẩm mỹ. -GV: cuối cùng ta kẽ khung bản vẽ, khung tên, ghi kích thước và nội dung khung tên, kiểm tra và hoàn thiện bản vẽ. |
-Vật có dạng chữ L, phần đế nằm ngang có sẻ rãnh hình hộp chữ nhật, phần thẳng đứng có sẻ lỗ hình trụ. -HS suy nghĩ trả lời. -Chúng ta đẵ học PPCG1 và PPCG2, trong bài này chúng ta chọn PPCG1. -HS dựa vào kiến thực bài 3 để trả lời. - Vẽ phác từng phần của vật thể bằng nét mảnh. -HS lắng nghe và làm theo hướng dẫn của GV. -HS lắng nghe và làm theo hướng dẫn của GV. -HS lắng nghe và làm theo hướng dẫn của GV. -HS lắng nghe và làm theo hướng dẫn của GV. |

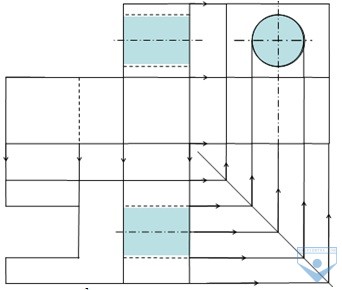

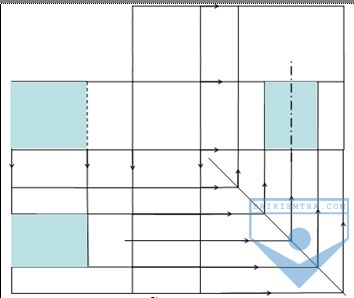

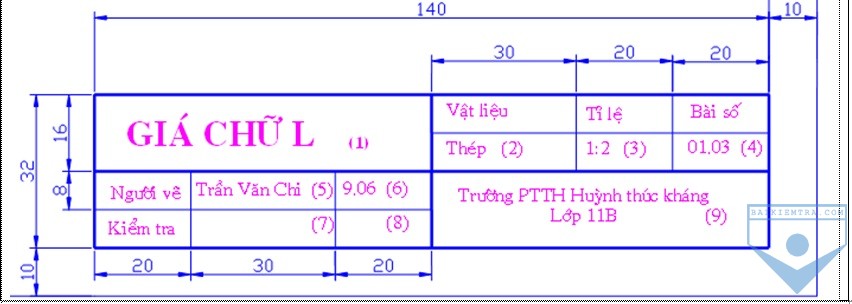

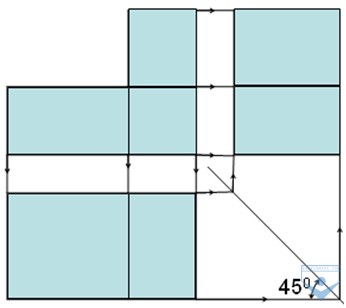

Bước 1:Phân tích hình dạng vật thể, chọn hướng chiếu. Bước 2: Bố trí các hình chiếu. Bước 3: Vẽ phác từng phần của vật thể bằng nét mảnh. Bước 4: Vẽ phác rãnh hình hộp chữ nhật Bước 5: Vẽ phác lỗ hình trụ Bước 6: Tẩy xoá các nét thừa, tô đậm các nét thấy, hoàn chỉnh các nét dứt và vẽ đường gióng và đường kích thước Bước 7: Kẻ khung bản vẽ, khung tên, ghi kích thước và nội dung khung tên. |
