Câu hỏi: Cho vật thể với các hướng chiếu A, B, C và các hình chiếu 1, 2, 3 (h.2.6SGK).
a/ Hãy đánh dấu ‘x’ vào bảng 2.1 để chỉ rõ sự tương quan giữa các hướng chiếu với các hình chiếu.
b/ Ghi tên gọi các hình chiếu 1, 2, 3 vào bảng 2.2
Bảng 2.1
Hướng chiếu Hình chiếu |
A |
B |
C |
1 |
|
|
|
2 |
|
|
|
3 |
|
|
|
Bảng 2.2
Hình chiếu |
Tên hình chiếu |
1 |
|
2 |
|
3 |
|
Trả lời:
Bảng 2.1
Hướng chiếu Hình chiếu |
A |
B |
C |
1 |
|
|
x |
2 |
x |
|
|
3 |
|
x |
|
Bảng 2.2
Hình chiếu |
Tên hình chiếu |
1 |
Hình chiếu cạnh |
2 |
Hình chiếu đứng |
3 |
Hình chiếu bằng |

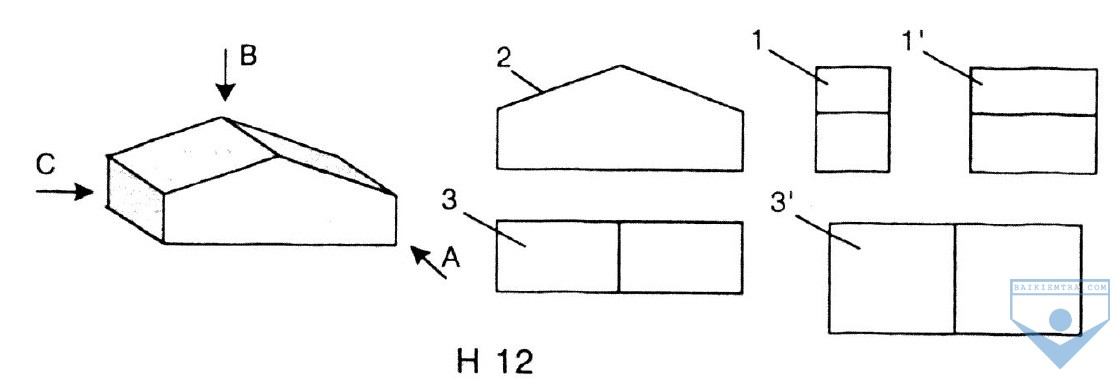

Hình 2.6 trang 11 SGK Công nghệ 8 các hình chiếu 1 và 3 vẽ các cạnh hướng vào phía trong của vật chưa đúng. Phải vẽ lại như hình 1’ và 3’ thì học sinh mới dễ hình dung ra đúng vật thể vì cạnh hướng vào trong khi nhìn chếch và nhìn thẳng chính diện không thể dài bằng nhau được.
