Giải bài tập Công nghệ 8: Mối ghép động.

I. Thế nào là mối ghép động?

Câu hỏi: Quan sát hình 27.1 SGK, em cho biết ghế xếp gồm mấy chi tiết và được ghép với nhau như thế nào?

- Ghế xếp gồm ... chi tiết.

Các chi tiết được ghép với nhau qua các mối ghép (A, B, C, D).

- Chi tiết 1 ghép với chi tiết 2 qua mối ghép ...

- Chi tiết 2 ghép với chi tiết 3 qua mối ghép ...

- Chi tiết 3 ghép với chi tiết 4 qua mối ghép ...

- Chi tiết 4 chép với chi tiết 1 qua mối ghép ...

Trả lời: Ghế xếp gồm 4 chi tiết và được ghép với nhau như sau:

- Chi tiết 1 ghép với chi tiết 2 qua mối ghép động A.

- Chi tiết 2 chép với chi tiết 3 qua mối ghép động B.

- Chi tiết 3 ghép với chi tiết 4 qua mối ghép động C.

- Chi tiết 4 ghép với chi tiết 1 qua mối chép động D.

II. Các loại khớp động

1. Khớp tịnh tiến

Câu hỏi: Quan sát hình 27.3: Cấu tạo của khớp tịnh tiến, em hãy điền vào chỗ trống (...) các câu sau:

- Mối ghép pít tông - xi lanh có mặt tiếp xúc ...

- Mối ghép sống trượt - rãnh trượt có mặt tiếp xúc là: ...

Trả lời: - Mối ghép pít tông - xi lanh có mặt tiếp xúc hai chi tiết là mặt trụ tròn.

- Mối ghép sống trượt - rãnh trượt có mặt tiếp xúc là: Mặt phẳng.

Câu hỏi: Trong khớp tịnh tiến, các điển trên vật chuyển động như thế nào?

Trả lời: Trong khớp tịnh tiến, các điểm trên vật tịnh tiến có chuyển động giống hệt nhau (quỹ đạo chuyến động, vận tốc...).

Câu hỏi: Trong quá trình làm việc của khớp tịnh tiến sẽ xảy ra hiện tượng gì? Hiện tượng này có lợi hay có hại? Khắc phục chúng như thế nào?

Trả lời: - Trong quá trình làm việc của khớp tịnh tiến, vì hai chi tiết trượt trên nhau nên ma sát lớn làm cản trở chuyển động và mài mòn chi tiết. Hiện tượng này có hại cho máy.

- Để khắc phục cần phải giảm ma sát: Các chi tiết phải được gia công nhẵn bóng và được bôi trơn bằng dầu, mỡ ...

Câu hỏi: Em hãy kể tên một số khớp tịnh tiến mà em biết?

Trả lời: Tên một số khớp tịnh tiến:

- Mối ghép pít tông - xi lanh trong máy nổ, máy hơi nước.

- Bàn trượt của máy tiện.

- Máy khâu.

2. Khớp quay

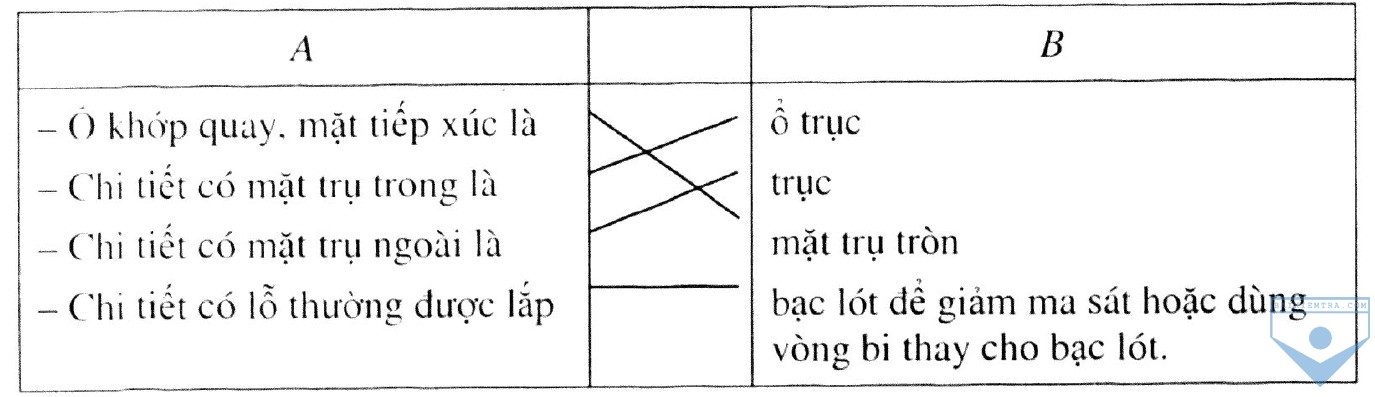

Câu hỏi: Quan sát hình 27.4 SGK. Em hãy nối cụm từ ở cột A với cụm từ ở cột B để được câu trả lời đúng.

Trả lời: Để có câu trả lời đúng ta nối như sau:

Câu hỏi: Em hãy cho biết một số ứng dụng của khớp quay?

Trả lời: Một số ứng dụng của khớp quay:

- Bản lề cửa.

- Ổ bi trục giữa xe đạp, ổ bi cổ phuốc, ổ bi moay ơ, ổ bi bàn đạp.

- Ổ trục quạt máy.

Câu hỏi: Các khớp ở cần ăng ten, ở gương xe máy có được coi là khớp quay không? Tại sao?

Trả lời: Các khớp ở cần ăng ten, ở gương xe mấy là khớp cầu chứ không phải khớp quay vì trong khớp quay mỗi chi tiết chỉ có thể quay quanh một trục cố định.

Trong khớp cầu, một trong hai chi tiết có thể xoay theo mọi hướng (nghĩa là quay quanh mọi trục chạy qua tâm mặt cầu).

Câu hỏi: Thế nào là khớp động? Nêu công dụng của khớp động?

Trả lời: - Khớp động là những mối ghép mà các chi tiết dược ghép có sự chuyển động tương đối với nhau.

- Công dụng của khớp động là ghép các chi tiết thành cơ cấu.

Câu hỏi: Có mấy loại khớp động thường gặp? Tìm ví dụ mỗi loại?

Trả lời: - Các khớp động thường gặp gồm: Khớp tịnh tiến, khớp quay.

- Ví dụ:

+ Khớp tịnh tiến:

- Mối ghép pít tông - xi lanh: ứng dụng trong máy nổ, máy hơi nước.

- Mối ghép sống trượt - rãnh trượt: Có trong ụ trượt của các máy công cụ: Máy tiện, máy phay....

+ Khớp quay:

- Ổ bi cổ phuốc.

- Ổ bi trục giữa, ...

Câu hỏi: Nêu cấu tạo và công dụng của khớp quay?

Trả lời: - Khớp quay gồm trục và ổ trục tạo thành, để giảm ma sát. Ổ trục được làm bằng bạc lót hoặc vòng bi.

- Trong khớp quay mỗi chi tiết chỉ có thể quay quanh một trục cố định so với chi tiết kia.

- Ứng dụng:

+ Ổ trục quạt máy.

+ Ổ trục bàn đạp trong xe đạp, ổ trục trước và trục sau của xe đạp.

+ Ròng rọc và trục.

+ Trục cái lăn sơn.

+ Trục cối xay sinh tố.

+ ...
