Giải bài tập Công nghệ 8: Sơ đồ điện.

I. Sơ đồ điện là gì?

1. Chuẩn bị

2. Tiến hành

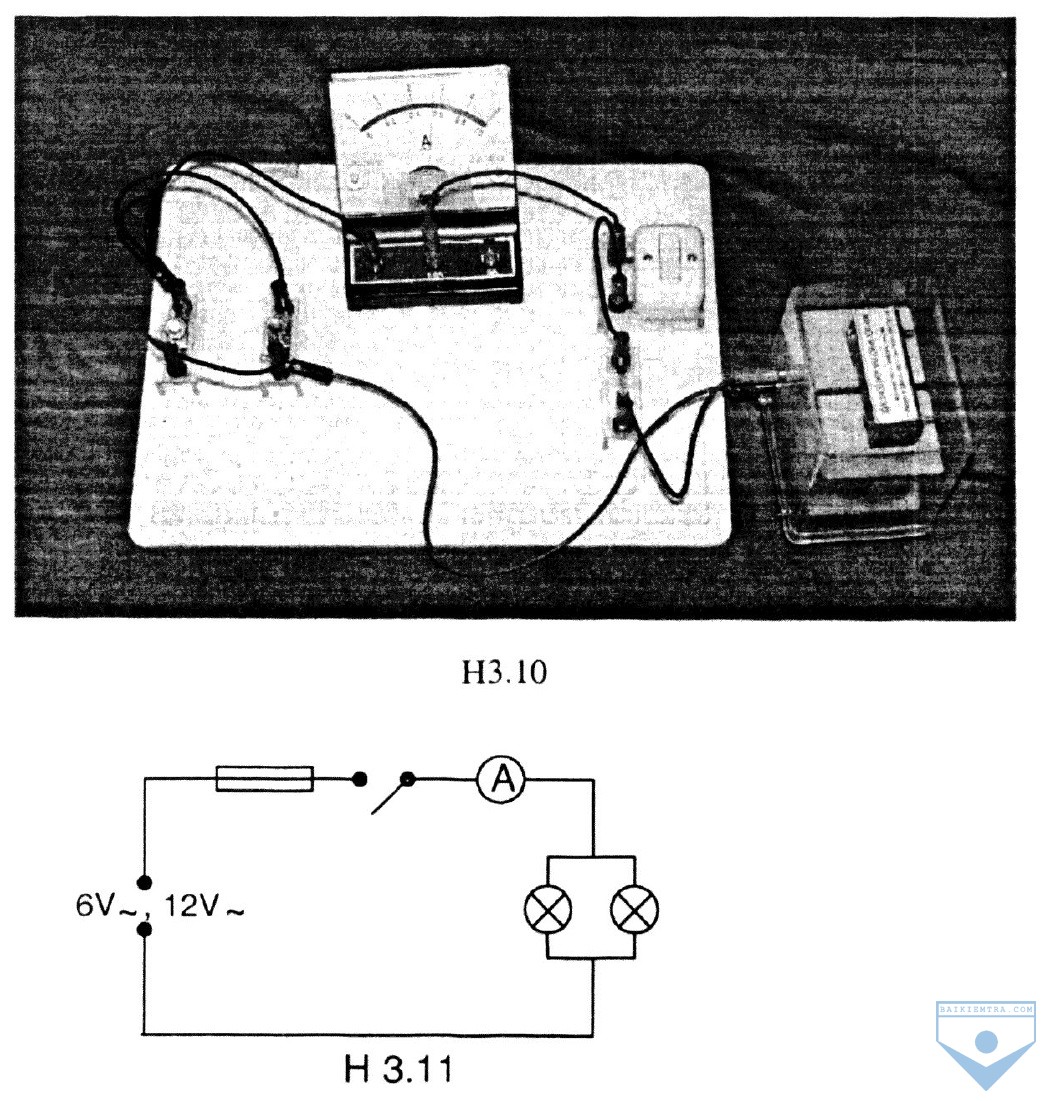

Mắc mạch điện như hình 3.10:

Có một mạch điện như hình 3.10, sẽ rất phức tạp nếu chúng ta phải thiết kế mạng điện cho một phòng ở, một ngôi nhà hoặc một công trình theo kiểu này. Vì vậy để dễ dàng cho việc thể hiện người ta dùng sơ đồ điện với các kí hiệu điện quy ước.

- Với mạch điện như hình 3.10 ta có thể vẽ sơ đồ mạch điện đó như hình 3.11.

- Vậy sơ đồ điện là hình biểu diễn các kí hiệu điện quy ước của một mạch điện, mạng điện hoặc hệ thống điện.


II. Một số kí hiệu quy ước trong sơ đồ điện

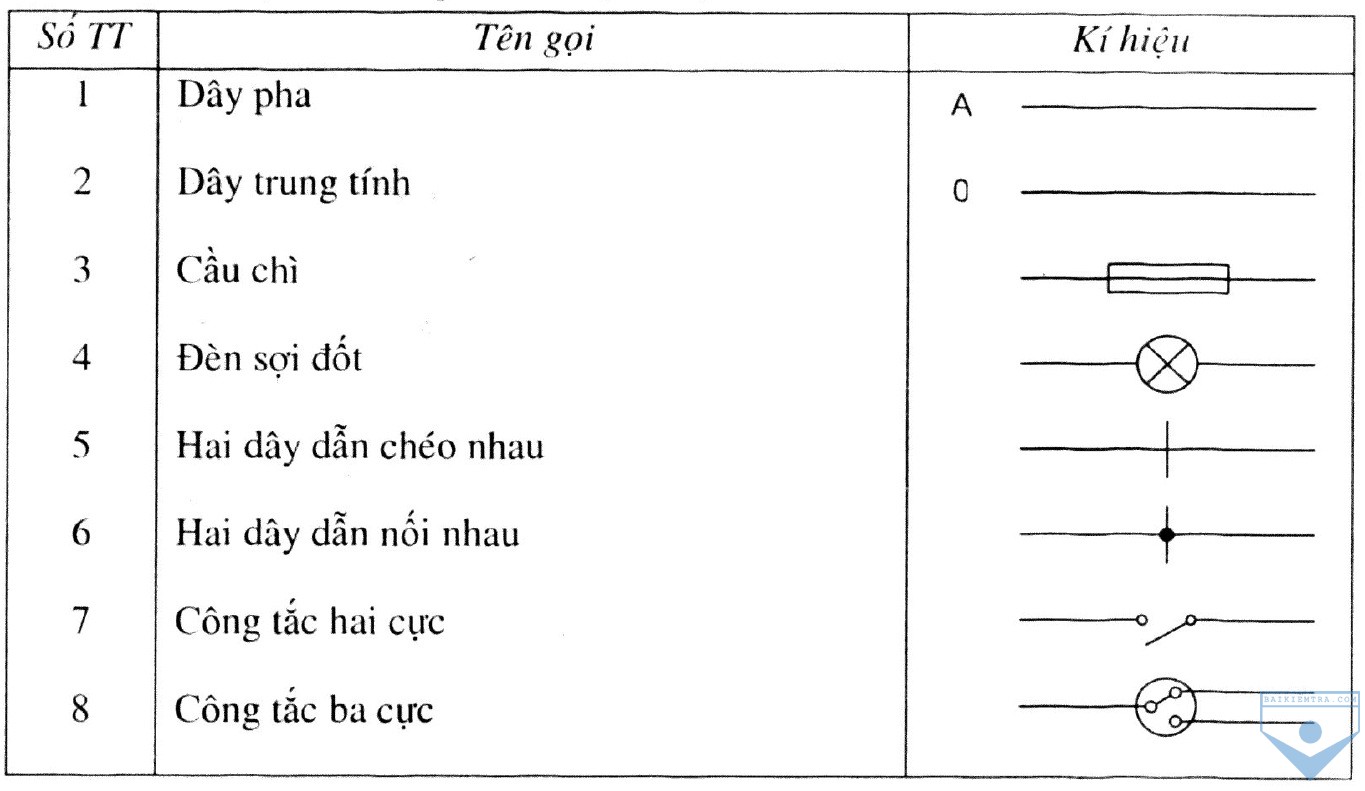

Câu hỏi: Hãy vẽ kí hiệu của các phân tử mạch điện sau:

Trả lời: Kí hiệu của các phân tử mạch điện:

III. Phân loại sơ đồ điện

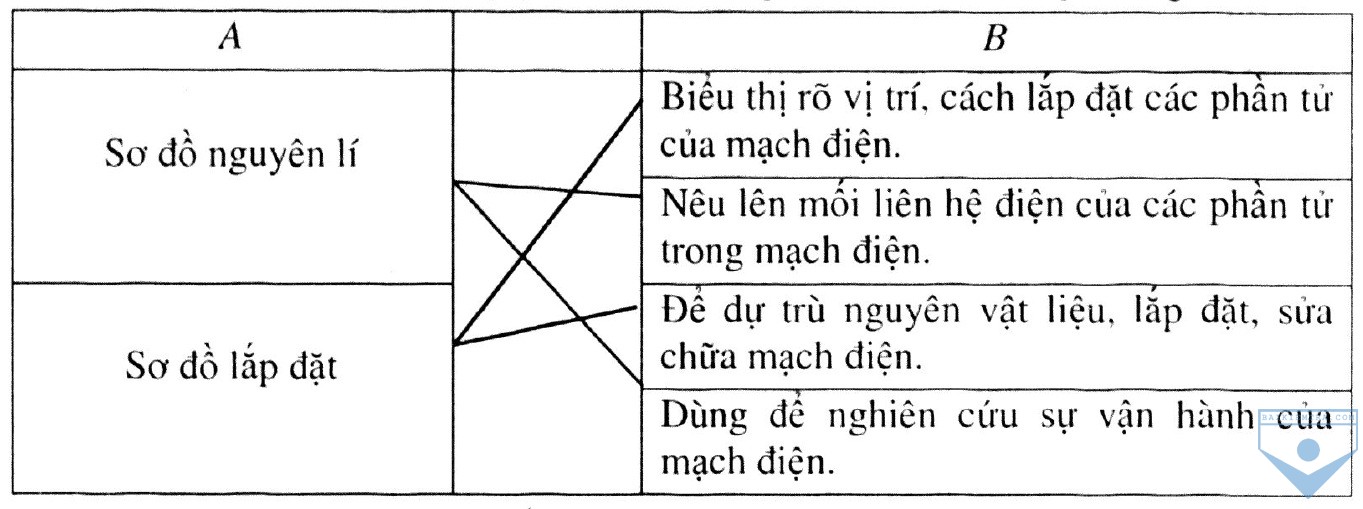

Câu hỏi: Hãy nối mỗi cụm từ ở cột A với một số cụm từ ở cột B để chỉ rõ đặc điểm của sơ đồ nguyên lí và sơ đồ lắp đặt?

Trả lời: Đặc điểm của sơ đồ nguyên lí và sơ đồ lắp đặt được thể hiện qua các gạch nối:

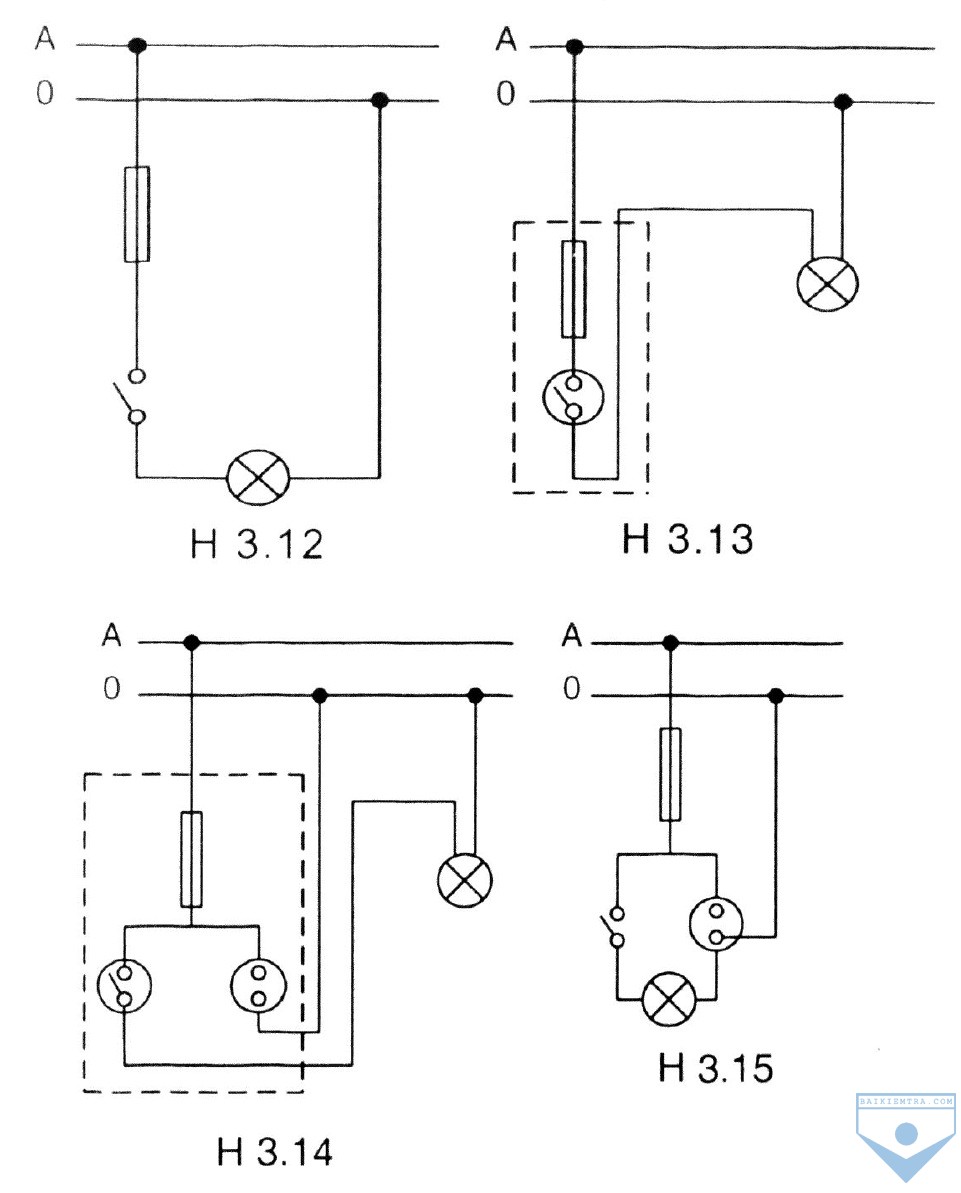

Câu hỏi: Dựa vào những đặc điểm trên, em hãy phân tích và chỉ ra những sơ đồ nào trong hình 3.12, 3.13, 3.14, 3.15 là sơ đồ nguyên lí? Sơ đồ lắp đặt?

Trả lời:

- Hình 3.12, hình 3.15 là sơ đồ nguyên lí.

- Hình 3.13. hình 3.14 là sơ đồ lắp đặt.

Câu hỏi: Sơ đồ nguyên lí và sơ đồ lắp đặt khác nhau ở điểm nào?

Trả lời: Sự khác nhau giữa hai loại sơ đồ điện:

Câu hỏi: Quan sát sơ đồ mạch điện có thể nhận biết dây pha và dây trung tính được không? Tại sao?

Trả lời: Quan sát một sơ đồ mạch điện, ta có thể nhận biết được dây pha và dây trung tính dựa vào vị trí lắp đặt các thiết bị điện: cầu chì, công tắc thường được lắp vào dây pha.

Câu hỏi: Hãy vẽ kí hiệu của các phần tử mạch điện: Công tắc hai cực, công tắc ba cực, hai dây dẫn nối nhau, hai dây chéo nhau, dây pha, dây trung tính, cầu chì, đèn sợi đốt.

Trả lời: Xem trang 162.
