Câu hỏi: Vì sao phải học Vẽ kĩ thuật?
Trả lời: Bản vẽ kĩ thuật được dùng rộng rãi trong các lĩnh vực kĩ thuật của nhiều ngành vì vậy học sinh phải học vẽ kĩ thuật để khi học xong phổ thông học sinh tham gia vào các ngành kĩ thuật không bị bỡ ngỡ.
Câu hỏi: Thế nào là bản vẽ kĩ thuật? Bản vẽ kĩ thuật dùng để làm gì?
Trả lời: Bản vẽ kĩ thuật là bản vẽ thể hiện hình dạng, kích thước của vật dưới các dạng hình chiếu theo quy định. Bản vẽ kĩ thuật do người thiết kế vẽ ra để thể hiện ý định của mình trong việc chế tạo sản phẩm. Người chế tạo căn cứ vào bản vẽ kĩ thuật để chế tạo ra sản phẩm theo đúng ý định của người thiết kế. Người kiểm tra căn cứ vào bản vẽ kĩ thuật để kiểm tra sản phẩm xem đã đạt yêu cầu chưa. Người thiết kế, người kiểm tra, người sản xuất trao đổi các vấn đề về cải tiến kĩ thuật cũng dựa trên bản vẽ kĩ thuật, nâng cao chất lượng sản phẩm.
Câu hỏi: Thế nào là phép chiếu vuông góc? Phép chiếu này dùng để làm gì?
Trả lời: Để diễn tả chính xác hình dạng, kích thước vật thể người ta dùng phép chiếu vuông góc. Theo phương pháp này, vật thể đặt giữa mắt người quan sát và mặt phẳng chiếu. Hình chiếu của vật thể là hình nhận được khi chiếu vuông góc các đường bao, các cạnh của vật thể lên mặt phẳng chiếu. Người ta thường chiếu vuông góc vật thể lên ba mặt phẳng chiếu vuông góc.
Câu hỏi: Các khối hình học thường gặp là nhũng khối nào?
Trả lời: Các khối hình học thường gặp là khối đa diện và khối tròn xoay. Mọi vật thể thường được tạo thành từ các khối hình học: đa diện, tròn xoay, ... Khi vẽ hình chiếu của vật thể phức tạp người ta thường phân tích nó thành những phần đơn giản là các khối hình học. Vẽ hình chiếu của các phần đơn giản này rồi tập hợp lại thành vật thể đó.
Câu hỏi: Hãy nêu đặc điểm hình chiếu của khối đa diện?
Trả lời: Khối đa diện được bao bởi các hình đa giác phẳng. Mỗi hình chiếu của khối đa diện trên mặt phẳng chiếu thể hiện được hai kích thước của khối đa diện.
Câu hỏi: Khối tròn xoay thường được biểu diễn bằng các hình chiếu nào?
Trả lời: Khối tròn xoay thường được biểu diễn bằng hai hình chiếu: một hình chiếu thể hiện mặt bên và chiều cao, một hình chiếu thể hiện hình dạng và đường kính mặt đáy.
Câu hỏi: Thế nào là hình cắt? Hình cắt dùng để làm gì?
Trả lời: Để biểu diễn cấu tạo rỗng bên trong một vật thể người ta dùng hình cắt. Muốn có hình cắt ta làm như sau: Tưởng tượng có một mặt phẳng cắt vật thể, bỏ phần vật thể nằm giữa mắt người quan sát và mặt phẳng cắt, chiếu vuông góc phần vật thể còn lại lên một mặt phẳng song song với mặt phẳng cắt, ta có hình cắt.
Câu hỏi: Hình cắt và mặt cắt khác nhau thế nào?
Trả lời: Như trên đã nói, hình cắt là hình chiếu của phần vật thể còn lại sau mặt phẳng cắt lên một mặt phẳng song song với mặt phẳng cắt. Mặt cắt là giao tuyến của mặt phẳng cắt với vật thể.
Câu hỏi: Kể một số loại ren thường dùng và công dụng của chúng?
Trả lời: Căn cứ vào dạng ren ta có các loại ren: Ren hệ mét, ren hình thang, ren chữ nhật.
Căn cứ vào vị trí ren trong vật ta có các loại ren: Ren ngoài (ren trục), ren trong (ren lỗ, ren bị che khuất).
Ren dùng để lắp ghép các chi tiết với nhau, dạng mối ghép tháo và điều chỉnh được độ ghép và để truyền lực giữa hai bộ phận.
Câu hỏi: Ren được vẽ theo quy ước như thế nào?
Trả lời: - Ren ngoài và ren trong thấy được, vẽ theo quy ước sau:
+ Đường đỉnh ren được vẽ bằng nét liền đậm.
+ Đường chân ren được vẽ bằng nét liền mảnh.
+ Đường giới hạn ren được vẽ bằng nét liền đậm.
+ Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm.
+ Vòng chân ren được vẽ hở bằng nét liền mảnh.
- Ren bị che khuất:
Trường hợp ren trục hoặc ren lỗ bị che khuất thì các đường đỉnh ren, chân ren, giới hạn ren đều được vẽ bằng nét đứt (trừ trường hợp chiếu đứng của lỗ).
Câu hỏi: Kể một số bản vẽ thường dùng và công dụng của chúng.
Trả lời: - Bản vẽ lắp dùng để lắp ráp các chi tiết. Các kích thước trên bản vẽ lắp dùng để lắp ráp các chi tiết với nhau.
- Bản vẽ chi tiết thể hiện chính xác hình dạng, kích thước các chi tiết để chế tạo.
- Bản vẽ xây dựng thể hiện chính xác hình dáng, kích thước các chi tiết của một ngôi nhà.
Câu hỏi: Cho vật thê và bán vẽ ba hình chiểu của nó (h.2 trang 53 SGK). Hãy đánh dấu ‘x’ vào bảng 1 (trang 53 SGK) để chỉ sự tương quan giữa các mặt A, B, C, D của vật thể với các hình chiếu 1, 2, 3, 4, 5 của các mặt.
Bảng 1
|
Mặt Hình chiếu |
A |
B |
C |
D |
|
1 |
|
|
|
|
|
2 |
|
|
|
|
|
3 |
|
|
|
|
|
4 |
|
|
|
|
|
5 |
|
|
|
|
Bảng 2
|
Vật thể Hình chiếu |
A |
B |
C |
|
Hình chiếu đứng |
|
|
|
|
Hình chiếu bằng |
|
|
|
|
Hình chiếu cạnh |
|
|
|
Trả lời: Sự tương quan giữa các mặt A, B, C, D của vật thể với các hình chiếu 1, 2, 3, 4, 5 của các mặt được ghi trong bảng 1.
Câu hỏi: Cho các hình chiếu đứng 1, 2, 3: hình chiếu bằng 4, 5, 6; hình chiếu cạnh 7, 8, 9 và các vật thể A, B, C (h.3 trang 54 SGK). Hãy điền số thích hợp vào bảng 2 để chỉ rõ sự tương quan giữa các hình chiếu với vật thể.
Trả lời: Sự tương quan giữa các hình chiếu đứng 1, 2, 3; hình chiếu bằng 4, 5, 6: hình chiếu cạnh 7, 8, 9 với các vật thể A, B, C được thể hiện trong bảng 2.
Bảng 1
|
Mặt Hình chiếu |
A |
B |
C |
D |
|
1 |
|
|
x |
|
|
2 |
x |
|
|
|
|
3 |
|
x |
|
|
|
4 |
x |
|
|
|
|
5 |
|
|
|
x |
Bảng 2
|
Vật thể Hình chiếu |
A |
B |
C |
|
Hình chiếu đứng |
3 |
1 |
2 |
|
Hình chiếu bằng |
4 |
6 |
5 |
|
Hình chiếu cạnh |
8 |
8 |
7 |
Không vật nào có hình chiếu cạnh như hình 9.
Câu hỏi: Đọc bản vẽ các hình chiếu (h.4a và h.4b trang 55 SGK). sau đó đánh dấu 'x' vào bảng 3 và 4 để chỉ rõ sự tương quan giữa các khối với hình chiếu của chúng.
Bảng 3
|
Hình dạng khối |
A |
B |
C |
|
Hình trụ |
|
|
|
|
Hình hộp |
|
|
|
|
Hình chóp cụt |
|
|
|
Bảng 4
|
Hình dạng khối |
A |
B |
C |
|
Hình trụ |
|
|
|
|
Hình hộp |
|
|
|
|
Hình chỏm cầu |
|
|
|
Câu hỏi: Sự tương quan giữa các khối với các hình chiếu trong hình 4a và 4b được thể hiện trong bảng 3 và 4:
Bảng 3
|
Hình dạng khối |
A |
B |
C |
|
Hình trụ |
|
|
x |
|
Hình hộp |
x |
|
|
|
Hình chóp cụt |
|
x |
|
Bảng 4
|
Hình dạng khối |
A |
B |
C |
|
Hình trụ |
|
|
x |
|
Hình hộp |
|
x |
|
|
Hình chỏm cầu |
x |
|
|

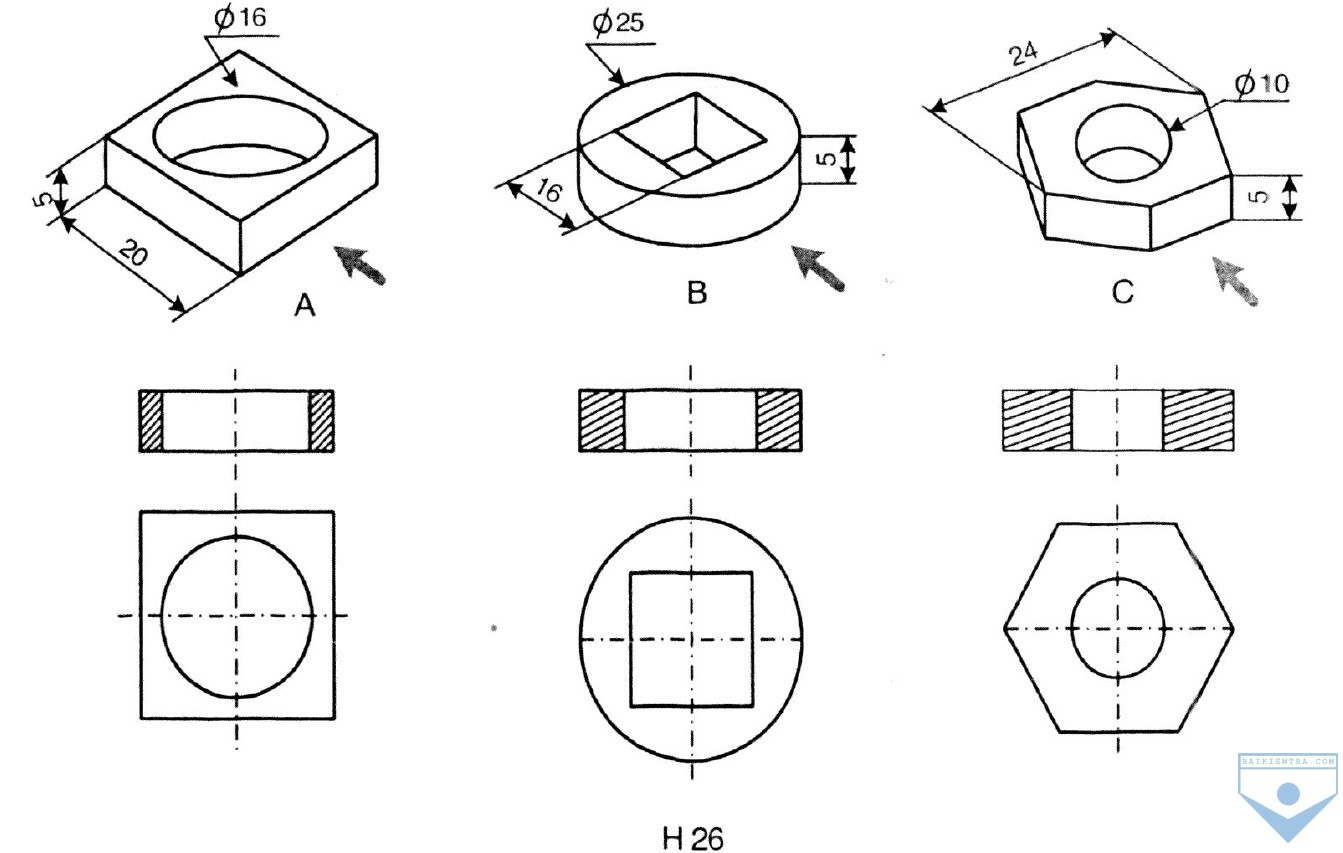

Câu hỏi: Hãy vẽ hình cắt (ở vị trí hình chiếu đứng) và hình chiếu bằng của các chi tiết A, B, C (h.5 trang 55 SGK) theo kích thước đã cho.
Trả lời: Hình cắt (ở vị trí hình chiếu đứng) và hình chiếu bằng của các chi tiết A, B, C (h.5 trang 55 SGK) theo kích thước đã cho.

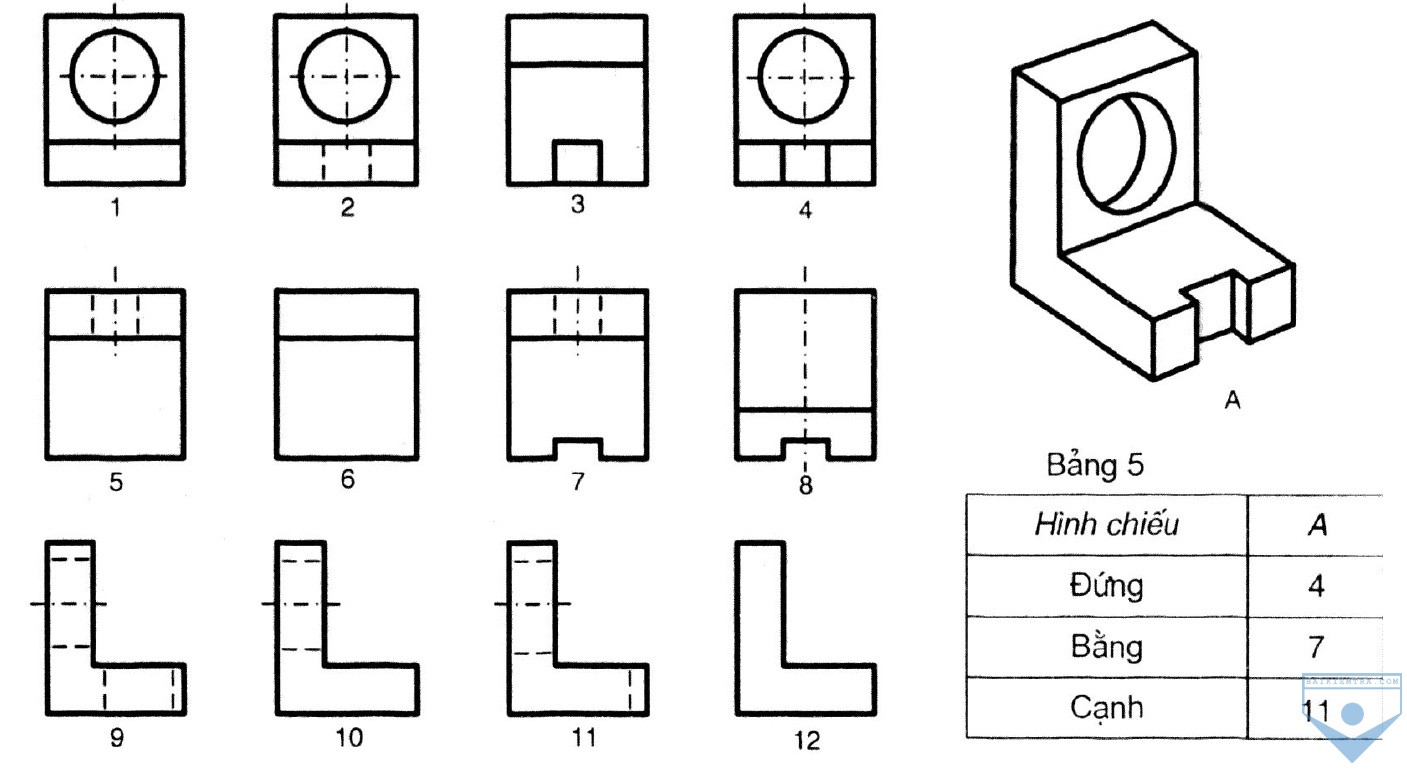

Câu hỏi: Cho vật thể A và một loạt các hình chiếu từ 1 đến 12 (hình 27 ).
Hãy tìm các hình chiếu đứng, bằng và cạnh của vật thể A trong loạt các hình chiếu trên bằng cách ghi số tương ứng vào bảng 5.
Trả lời: Hình chiếu đứng, bằng và cạnh của vật thể A được ghi trong bảng 5

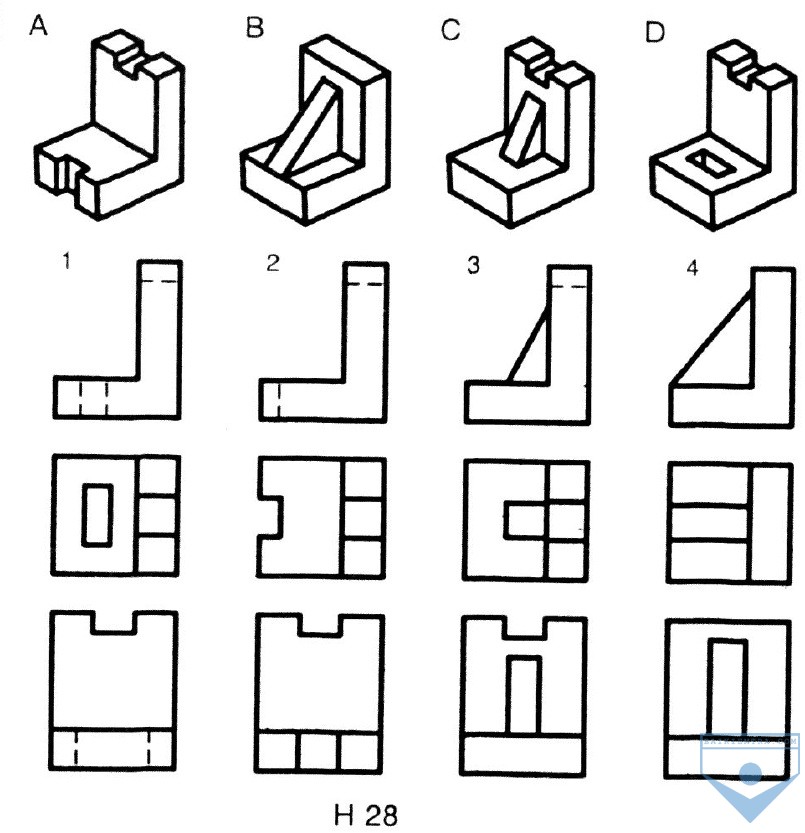

Câu hỏi: Cho các vật thể A, B, C, D và các bản vẽ hình chiếu 1, 2, 3, 4 (hình 28). hãy đánh dấu ‘x’ vào bảng 6 để chỉ sự tương quan giữa hình chiếu và vật thể. Vẽ hình chiếu cạnh cho các vật thể đó.
H 27
Trả lời: Sự tương quan giữa hình chiếu và vật thể được ghi ở bảng 6. Hình chiếu cạnh của các vật thể ở cuối hình 28.
Bảng 6
|
Hình chiếu Vật thể |
A |
B |
C |
D |
|
1 |
|
|
|
|
|
2 |
|
|
|
|
|
3 |
|
|
|
|
|
4 |
|
|
|
|
Bảng 6
|
Hình chiếu Vật thể |
A |
B |
C |
D |
|
1 |
|
|
|
x |
|
2 |
x |
|
|
|
|
3 |
|
|
x |
|
|
4 |
|
x |
|
|
Câu hỏi: Cho vật thể có các mặt A, B, C, ... G và các hình chiếu (hình 24). Hãy ghi số tương ứng với các mặt của vật thể vào bảng 7.

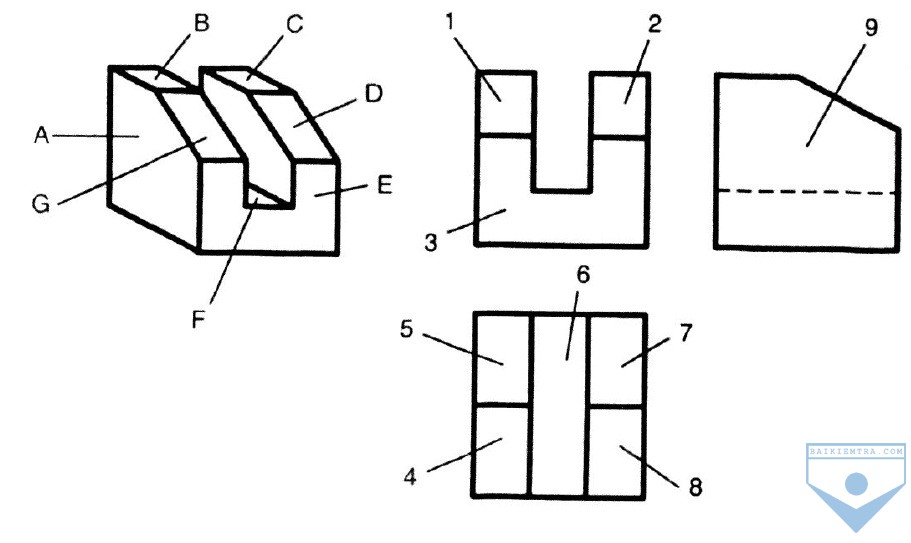

Câu hỏi: Cho vật thể có các mặt A, B, C, ... G và các hình chiếu (h 29), hãy ghi số tương ứng với các mặt của vật thể vào bảng 7.
Trả lời: Số tương ứng với các mặt của vật thể được ghi ở bảng 7:
Bảng 7
|
Mặt Hình chiếu |
A |
B |
C |
D |
E |
F |
G |
|
Đứng |
|
|
|
|
|
|
|
|
Bằng |
|
|
|
|
|
|
|
|
Cạnh |
|
|
|
|
|
|
|
Bảng 7
|
Mặt Hình chiếu |
A |
B |
C |
D |
E |
F |
G |
|
Đứng |
|
|
2 |
3 |
|
|
1 |
|
Bằng |
|
5 |
7 |
8 |
|
6 |
4 |
|
Cạnh |
9 |
|
|
|
|
|
|

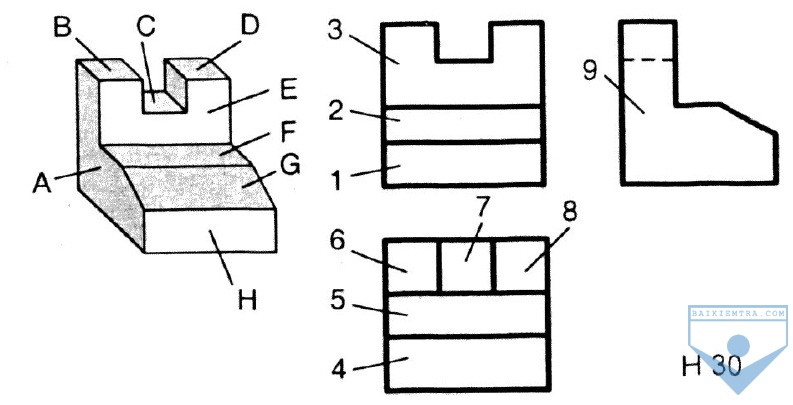

Câu hỏi: Cho vật thể có các mặt A, B, C, ... H và các hình chiếu (hình 30). Hãy ghi số tương ứng với các mặt của vật thể vào bảng 8.
Trả lời: Số tương ứng với các mặt của vật thể được ghi ở bảng 8:
Bảng 8
|
Mặt Hình chiếu |
A |
B |
C |
D |
E |
F |
G |
H |
|
Đứng |
|
|
|
|
|
|
|
|
|
Bằng |
|
|
|
|
|
|
|
|
|
Cạnh |
|
|
|
|
|
|
|
|
Bảng 8
|
Mặt Hình chiếu |
A |
B |
C |
D |
E |
F |
G |
H |
|
Đứng |
|
|
|
|
3 |
|
2 |
1 |
|
Bằng |
|
6 |
7 |
8 |
|
5 |
4 |
|
|
Cạnh |
9 |
|
|
|
|
|
|
|
