Trả lời: Em bổ sung thêm một số quy định về nét vẽ vì những bài sau trong SGK có sử dụng đến các loại nét vẽ này:
- Khoảng cách nhỏ nhất giữa hai đường song song phải lớn hơn hai lần chiều rộng của nét liền đậm và không được nhỏ hơn 0.7mm.

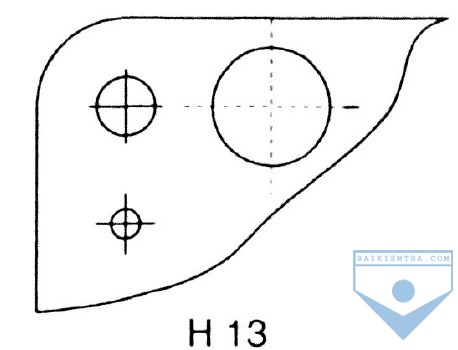

- Tâm của các cung tròn và các đường tròn được xác định bằng giao điểm của hai gạch trong nét gạch chấm mảnh. Đối với đường tròn nhỏ, cho phép vẽ đường tâm bằng nét liền mảnh (hình 13).
- Các nét gạch chấm mảnh hoặc gạch hai chấm mảnh được bắt đầu và kết thúc bằng nét gạch vẽ vượt qua đường bao một đoạn 3:5mm. Cho phép thay các chấm trong hai loại nét này bằng một gạch ngắn, mảnh.

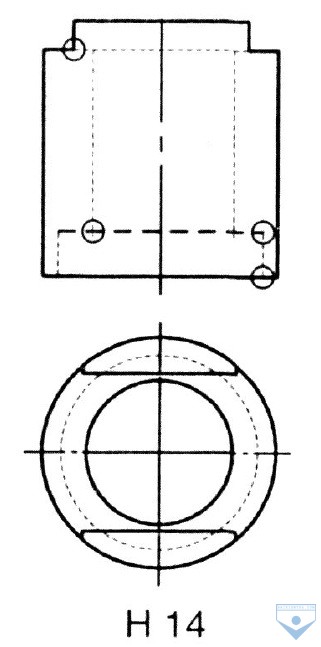

- Các nét đứt phải vẽ chạm vào đường bao của hình biểu diễn. Chỗ gặp nhau của hai nét đứt phải vẽ các nét gạch cắt nhau. Nếu nét đứt là phần kéo dài của nét liền đậm thì tại chỗ tiếp giáp của hai loại nét này phải để hở (hình 14).
