I, Mục tiêu bài học:
1, Kiến thức
-Biết được bản chất của công nghệ chế tạo phôi bằng phương pháp đúc.
-Biết được công nghệ chế tạo phôi bằng phương pháp đúc trong khuôn cát.
-Biết được bản chất của công nghệ chế tạo phôi bằng phương pháp gia công áp lực.
2, Kĩ năng
-Lập quy trình công nghệ chế tạo phôi bằng phương pháp dúc
II. Chuẩn bị bài dạy:
1. Nội dung:
-GV: Nghiên cứu kĩ nội dung bài 16 trang 78 SGK, đọc các tài liệu có nội dung liên quan tới bài giảng, soạn giáo án, lập kế hoạch giảng dạy, tìm kiếm, sưu tầm các tư liệu, tranh ảnh, vật mẫu từu sản phẩm đúc.
-HS: đọc trước nội dung bài 16 trang 78 SGK, tìm hiểu các nội dung trọng tâm.
2. Đồ dùng dạy học:
-Tranh vẽ hình “quy trình công nghệ chế tạo phôi”, các vật mẫu từ sản phẩm đục.
3. Phương Pháp.
Sử dụng phương pháp nêu vấn đề, kết hợp với phương pháp thuyết trình, diễn giảng, phương pháp dạy học tích cực.
III. Tiến trình tổ chức dạy học
1/ Phân bổ bài giảng:
Bài giảng thực hiện trong 2 tiết, gồm các nội dung:
- Tiết 1 - Công nghệ chế tạo phôi bằng phương pháp đúc.
- Tiết 2 - Công nghệ chế tạo phôi bằng phương pháp gia công áp lực.
2/ Các hoạt động dạy học:
2.1.Ôån định lớp: Kiểm tra sĩ số, tác phong nề nếp tác phong của học sinh.
2.2.Kiểm tra bài cũ:
-Vì sao phải biết các tính chất đặc trưng của vật liệu?
-Hãy cho biết tính chất đặc trưng của vật liệu cơ khí.
-Em hãy nêu thành phần, tính chất, ứng dụng của vật liệu pôlime trong ngành cơ khí?
-Em hãy nêu thành phần, tính chất, ứng dụng của vật liệu Compôzit?
2.3.Đặt vấn đề:
Trong cơ khí để dảm bớt thời gian gia công các chi tiết, nâng cao năng suất lao động phải có phôi. Vậy:
-Chi tiết là gì? (là phần nhỏ nhất không thẻ tách rời có hình dạng, kích thước, chất lượng bề mặt…thoả mãn với yêu cầu kĩ thuật đề ra)
-Phôi là gì? (là đối tượng gia công để thu được chi tiết nó có hình dạng, kích thước, chất lượng bề mặt…thoả mãn với yêu cầu kĩ thuật đề ra)
Có rất nhiều phương pháp tạo ra phôi, trong bài này ta tìm hiểu công nghệ chế tạo phôi bằng phương pháp đúc và công nghệ chế tạo phôi bằng phương pháp gia công áp lực và hàn.
TIẾT 1
| Hoạt động của Giáo Viên |
Hoạt động của Học Sinh |
Nội dung |
| Nội dung 1: Tìm hiểu về công nghệ chế tạo phôi bằng phương pháp đúc . |
I, Công nghệ chế tạo phôi bằng phương pháp đúùc
GV:
-Em hãy kể tên một số sản phẩm, chi tiết đúc mà em biết?
-Thế nào gọi là đúc?
-Trong thực tế có những phương pháp đúc nào?
(Dựa vào khuôn đúc có các phương pháp đúc khác nhau)
+Đúc trong khuôn cát.
+Đúc trong khuôn kim loại.
-Em hãy nêu các ưu điểm của phương pháp đúc?
-Em hãy nêu các nhược điểm của phương pháp đúc?
-Muốn đúc một vật bằng phương pháp đúc trtong khuôn cát ta phải làm gì?
-Hãy cho biết mẫu dùng để làm gì?
- Em hãy nêu các bước chế tạo phôi bằng phương pháp đúc trong khuôn cát?
(Vật đúc được sử dụng ngay được gọi là chi tiết, vật đúc phải qua các phương pháp gia công khác mói được được sử dụng được gọi là phôi,)
GV: Dùng hình ve 5.1 sgk để trình bày nội dung phương pháp xây dựng HCTĐ từ các gợi ý, dẫn dắt HS xây. |
HS: liên hệ thực tế.
-Tượng đồng, trống đồng, quar tạ…
HS: dụa vào mục 1 trang 78 sgk trả lời.
-Tạo ra các vật có hình dạng, kết cấu bên trong và bên ngoài phức tạp mà các phương pháp gia công khác không chế tạo được, có độ chính xác và năng xuất cao, giảm chi phí sản xuất.
-Tạo ra các khuyết tật cho sản phẩm đúc.
HS: Nêu sơ đồ H16 trang 78 sgk.
HS: dựa vào mục 3 trang 78 sgk.
|
I, Công nghệ chế tạo phôi bằng phương pháp đúc
1, Bản chất
Nấu chảy kim loại rót vào khuôn, kim loại lỏng kết tinh
Và nguội àsản phẩm có hình dạng kích thước của lònh khuôn đúc.
2,Ưu nhựoc diể của công nghệ chế tạo phôi bằng phương pháp đúc
a, Ưu điểm
-Đúc được tất cả các kim loại và hợp kim khác nhau.
-Có thể đúc các vạt có khối lượng từ vài gam tới vài trăm tấn.Tạo ra các vật có hình dạng, kết cấu bên trong và bên ngoài phức tạp.
b, Nhươc điểm
-Tạo ra các khuyết tật như rỗ khí, rỗ xỉ, không điền đầy lòng khuôn, vật dúc bị nứt…

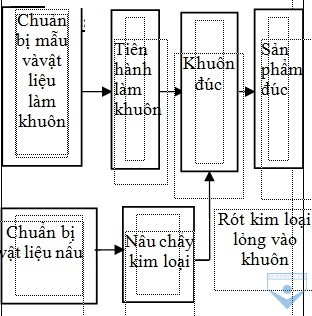

1, Công nghệ chế tạo phôi bằng phương pháp đúc trong khuôn cát
-B 1- Chuẩn bị mẫu và vật liệu làm khuôn.
-B 1- Tiến hành làm khuôn.
-B 1- Chuẩn bị vật liệu nấu.
-B 1- Nấu chẩy và rót kim loại lỏng vào khuôn.
|
IV. Tổng kết:
-Em hãy nêu bản chất và ưu, nhược điểm của công nghệ chế tạo phôi bằng phương pháp đúc?
-Em hãy trình bày các bước chế tạo phôi bằng phương pháp đúc trong khuôn cát?
V. Dặn dò:
- Các em về nhà học bài cũ, đọc và nghin cứu phần II “công nghệ chế tạo phôi bằng phương pháp gia công áp lực”?
