Bài giảng Công nghệ 12, bài 3: Thực hành các linh kiện điện tử.

Thứ tư - 27/12/2017 20:38
Bài giảng Công nghệ 12, bài 3: Thực hành các linh kiện điện tử.
Loading...
I. Mục tiêu:
Qua bài giảng này, học sinh cần nắm được:
  1. Kiến thức: nhận biết được về hình dạng các thông số của các linh kiện điện trở tụ điện, cuộn cảm
  2. Kỹ  năng: đọc và đo các số liệu kỹ thuật của các linh kiện điện trở tụ điện, cuộn cảm
  3. Thái độ: có ý thức tuân thủ các qui trình và các quy định an toàn
 II. Chuẩn bị:

1. Giáo viên:


+ Giáo án, bài thực hành.
+ Nghiên cứu các tài liệu có liên quan đến bài thực hành.
+ Đồng hồ vạn năng một chiếc.
+ Các loại điện trở, tụ điện và cuộn cảm gồm cả loại tốt và xấu.

2. Học sinh:
-   Vở ghi, SGK.
-   Đọc kỹ bài các linh kiện điện trở, tụ điện, cuôn cảm.
-   Đọc trước bài thực hành.

III. Tiến trình tổ chức dạy thực hành:
  1. Ổn định lớp:
  2. Kiểm tra bài cũ:
  • Phương pháp: vấn đáp.
  • Nội dung:
?1. Hãy nêu thông số kỹ thuật và tác dụng của điện trở trong mạch điện.
?2. Hãy nêu thông số kỹ thuật và công dubgj của tụ điện trở trong mạch điện.
  1. Tiến trình tổ chức dạy thực hành :
      3.1. Các kiến thức liên quan
A)Ôn lại bài số 2
B)Qui ước về vòng màu và cách ghi trị số điện trở
Đen Nâu Đỏ Cam Vàng Lục Lam Tím Xám Trắng
0 1 2 3 4 5 6 7 8 9

Sai số
+Không ghi ±20%
+Ngân nhũ ± 10%
+Kim nhũ  ± 5%
+Nâu         ±  1%
+ Đỏ         ± 2%

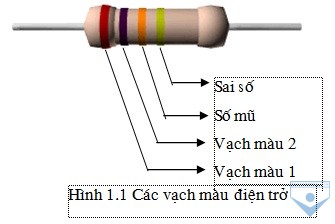

Cách đọc
Vòng thứ nhất chỉ số thứ nhất
Vòng thứ hai chỉ số thứ 2
Vòng thứ 3 chỉ số 0 thêm vào
Vòng thứ 4 chỉ sai số
C) Định luật om
U = IR            Xc =1/2pfC            X L = 2pfL
b3 2

3.2. Nội dung và qui trình thực hành

Trình tự các bước Hoạt động của thầy và trò
Bước 1: quan sát nhận biết các linh kiện Giáo viên cho hs quan sát các linh kiện cụ thể sau đó yêu cầu học sinh chọn ra:
- nhóm các linh kiện điện trở rồi xếp chúng theo từng loại
- Nhóm các linh kiện tụ điện rồi xếp chúng theo từng loại
- Nhóm các linh kiện cuộn cảm rồi xếp chúng theo từng loại
Bước 2: chọn ra 5 linh kiện đọc trị số đo bằng đồng hồ vạn năng và điền vào bảng 01 Hs chọn ra 5 điện trở màu quan sát kỹ và đọc trị số của nó kiểm tra bằng đồng hồ vạn năng kết quả điền vào bảng 01
Bước 3: chọn ra 3 cuộn cảm khác loại điền vào bảng 02 Hs chọn 3 cuộn cảm khác loại xác định tên các cuộn cảm kết quả điền vào bảng 02
Bước 4: chọn ra 1 tụ điện có cực tính và 1 tụ điện không có cực tính và ghi các số liệu vào bảng 03 Chọn các tụ điện sao cho phù hợp để ghi vào bảng cho sẵn

3.3. Tổng kết đánh giá kết quả thực hành

-Học sinh hoàn thành theo mẫu thảo luận và tự đánh giá
-Giáo viên đánh giá kết quả và chấm bài của học sinh

3.4. Mẫu báo cáo
                   CÁC LINH KIỆN ĐIỆN TRỞ TỤ ĐIỆN CUỘN CẢM
HỌ VÀ TÊN…………….
LỚP       …………………

Tìm hiểu về điện trở

STT Vạch màu trên thân điện trở Trị số đọc Trị số đo Nhận xét
1
2
3
4
5

Tìm hiểu về cuộn cảm

STT Loại cuộn cảm Kí hiệu và vật liệu lõi Nhận xét
1
2
3

Tìm hiểu về tụ điện

STT Loại tụ điện Số liệu kỹ thuật ghi trên tụ Giải thích số liệu
1 Tụ không có cực tính
2 Tụ có cực tính
  1. Củng cố:  GV tổng kết đánh giá bài học nhấn mạnh trọng tâm của bài.
  2. Dặn dò: Giao nhiệm vụ về nhà yêu cầu HS học thuộc nội dung bài và xem trước nội dung bài sau.
  1. Rút kinh nghiệm:
...........................................................................................................................................................
...........................................................................................................................................................
..........................................................................................................................................................
