| HOẠT ĐỘNG CỦA GV VÀ HS | NỘI DUNG KIẾN THỨC |
| HS quan sát hình chiếu phối cảnh của ngôi nhà 1 tầng trên máy chiếu. GV bấm máy chiếu hình bản vẽ nhà HS quan sát tranh bản vẽ nhà trên máy chiếu Bản vẽ được dùng trong lĩnh vực nào ? Nhìn tổng quát bản vẽ nhà H15.1 ta có thể biết được nọi dung gì cần đọc ? GV:- Nhận xét điều chỉnh, kết luận GV bấm máy chiếu hình 15.1 bản vẽ nhà HS: Chỉ các nội dung trên hình 15.1 GV: cho hs quan sát hinh 15.1 ? Mặt bằng có mặt phẳng cắt đi qua các bộ phận nào của ngôi nhà? ? Mặt bằng diễn tả các bộ phận nào của ngôi nhà? (Vị trí, kích thước, vách tường ) ? Mặt phẳng của mặt bằng song song với mặt phẳng hình chiếu nào (Mặt phẳng hình chiếu bằng) ? Mặt đứng có hướng chiếu ( thường nhìn) từ phía nào của ngôi nhà? ? Mặt cắt có các mặt phẳng cắt song song với mặt phẳng chiếu nào? Mặt cắt diễn tả các bộ phận nào của ngôi nhà |
I. Nội dung bản vẽ nhà: Bản vẽ nhà gồm cácc hình biểu diễn ( mặt bằng, mặt đứng , mặt cắt) và các số liệu xác định hình dạng, kích thước, cấu tạo của ngôi nhà - Dùng trong thiết kế và thi công xây dựng ngôi nhà. + Nội dung của bản vẽ nhà: a) Mặt bằng: - Mặt phẳng cắt đi ngang qua các cửa sổ và song song với nền nhà. - Diễn tả vị trí, các tường vách, Cửa đi, cửa sổ, kích thước chiều dài, chiều rộng của ngôi nhà, của các phòng b) Mặt đứng: - Mặt phẳng chiếu đứng hoặc mặt phẳng chiếu cạnh. - Diễn tả mặt chính, lan can của ngôi nhà c) Mặt cắt: - Có mặt phẳng cắt song song với mặt phẳng chiếu đứng hoặc mặt phẳng chiếu cạnh - Biểu diễn các bộ phận như vì kèo, kết cấu tường vách, móng nhà và các kích thước mái nhà, các phòng, móng nhà theo chiều cao. |
| HOẠT ĐỘNG CỦA GV VÀ HS | NỘI DUNG KIẾN THỨC |
| HS thảo uận nhóm Nhóm 1,3 : Kí hiệu cửa đi đơn 2 cánh được mô tả ở trên hình biểu diễn nào? - Nhóm 2,4 : Kí hiệu cửa sổ đơn được miêu tả trên hình biểu diễn nào? |

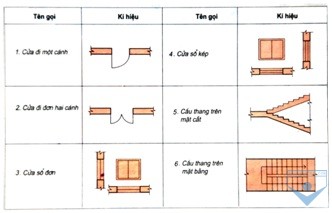

II. Kí hiệu qui ước một số bộ phận của ngôi nhà |
| HOẠT ĐỘNG CỦA GV VÀ HS | NỘI DUNG KIẾN THỨC |
| GV cho hs quan sát hình 15.1 và hình 15.2 trên máy chiếu Nêu tên gọi của ngôi nhà và tỉ lệ bản vẽ ? Nêu tên gọi hình chiếu và tên gọi mặt cắt ? Nêu kích thước chung của ngôi nhà ? Nêu kích thước từng bộ phận của ngôi nhà ? Hãy phân tích các bộ phận của bản vẽ nhà 1 tầng ? |
III. Đọc bản vẽ nhà Theo trình tự: 1.Khung tên 2. Hình biểu diễn 3.Kích thước 4. Các bộ phận |
