Giải bài tập Công nghệ 8:Bài tập thực hành: Đọc bản vẽ lắp đơn giản.

Trình tự đọc

Nội dung cần hiểu

Bản vẽ lắp bộ ròng rọc

1. Khung tên

- Tên gọi sản phẩm

-Tỉ lệ bản vẽ

2. Bảng kê

Tên gọi chi tiết và số lượng chi tiết

3. Hình biểu diễn

Tên gọi hình chiếu, hình cắt (1)

4. Kích thước

- Kích thước chung (2)

- Kích thước lắp giữa các chi tiết (3)

- Kích thước xác định khoảng cách giữa cấc chi tiết

5. Phân tích chi tiết

Vị trí của các chi tiết (4)

6. Tổng hợp

- Trình tự tháo, lắp (5)

- Công dụng của sản phẩm

Trình tự đọc

Nội dung cần hiểu

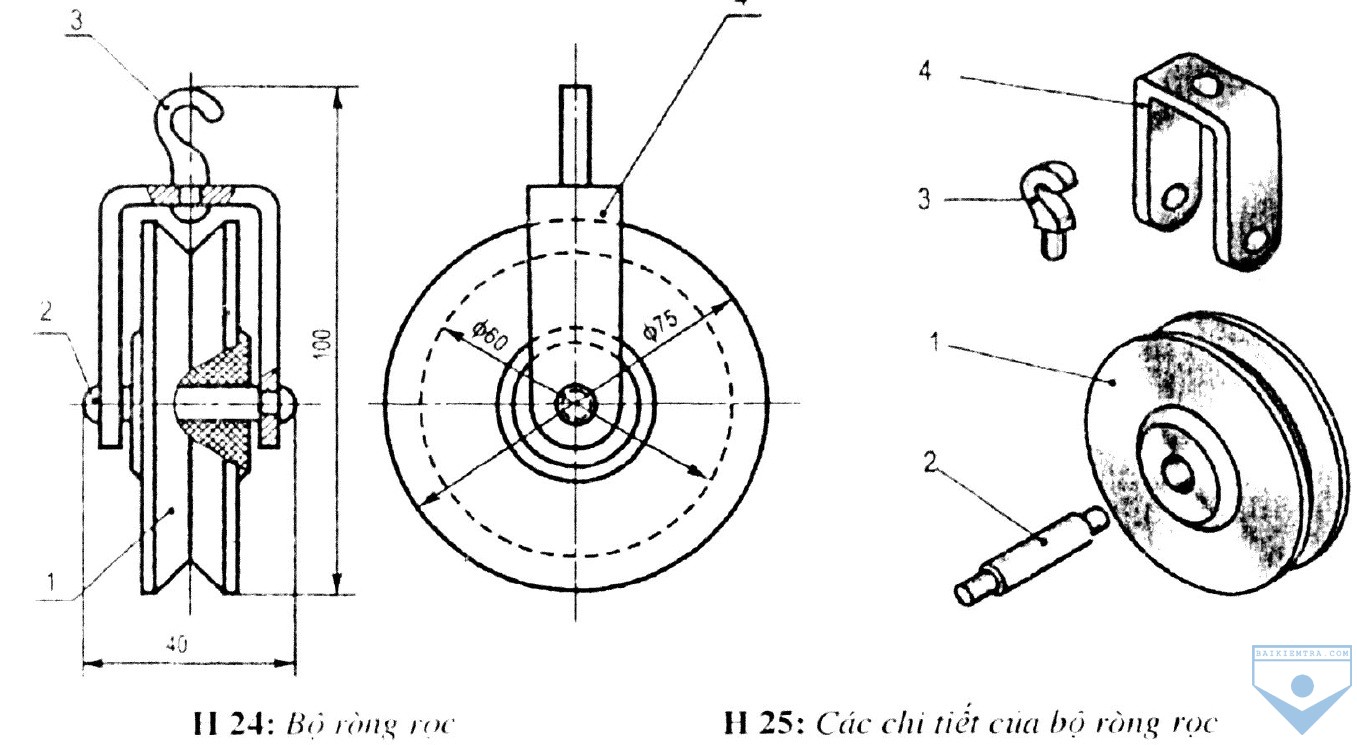

Bản vẽ lắp bộ ròng rọc

1. Khung tên

- Tên gọi sản phẩm

-Tỉ lệ bản vẽ

- Bộ ròng rọc

- 1 : 2

2. Bảng kê

Tên gọi chi tiết và số lượng chi tiết

- Bánh ròng rọc (1) trục (2), Móc treo (3), giá (4)

3. Hình biểu diễn

Tên gọi hình chiếu, hình cắt (1)

Hình chiếu có cắt cục bộ và hình chiếu cạnh

4. Kích thước

- Kích thước chung (2)

- Kích thước lắp giữa các chi tiết (3)

- Kích thước xác định khoảng cách giữa cấc chi tiết

- Cao 100, rộng 40, dài 75

-   ϕ 75 và  ϕ  60 của ròng rọc

5. Phân tích chi tiết

Vị trí của các chi tiết (4)

Xem hình vẽ  14.1 và 14.2 SGV

6. Tổng hợp

- Trình tự tháo, lắp (5)

- Công dụng của sản phẩm

- Dũa 2 đầu trục, tháo cụm 2-1

- Dũa đầu móc treo, tháo cụm 3-4

- Lắp cụm 3-4 và tán đầu móc treo

- Lắp cụm 1-2 và tán hai đầu trục

Dùng để nâng vật lên cao, thay đổi chiều của lực kéo.
