Giải bài tập Công nghệ 8: Thực hành: Vẽ sơ đồ nguyên lí mạch điện.

I. Chuẩn bị:

II. Nội dung và trình tự thực hành

I. Phân tích mạch điện

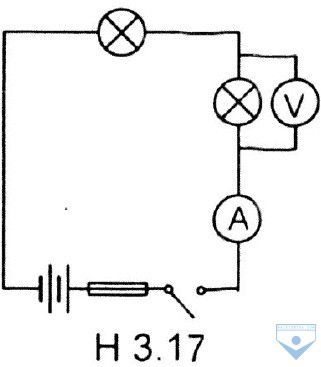

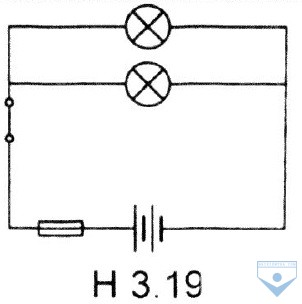

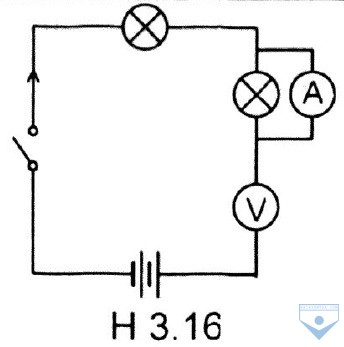

Câu hỏi: Tìm những chỗ sai của các mạch điện sau, bổ sung những chỗ sai và hãy điền các kí hiệu dây pha, dây trung tính,... vào các sơ đồ dưới đây.

Trả lời: Những chỗ sai của các mạch điện, bổ sung những chỗ sai:

Những chỗ sai của mạch điện	Bổ sung
- Công tắc mắc vào cực âm của nguồn điện. - Ampe kế mắc song song với bóng đèn. - Von kế mắc nối tiếp trong mạch
- Thiếu cầu chì trong mạch điện - Mắc công tắc vào cực âm.

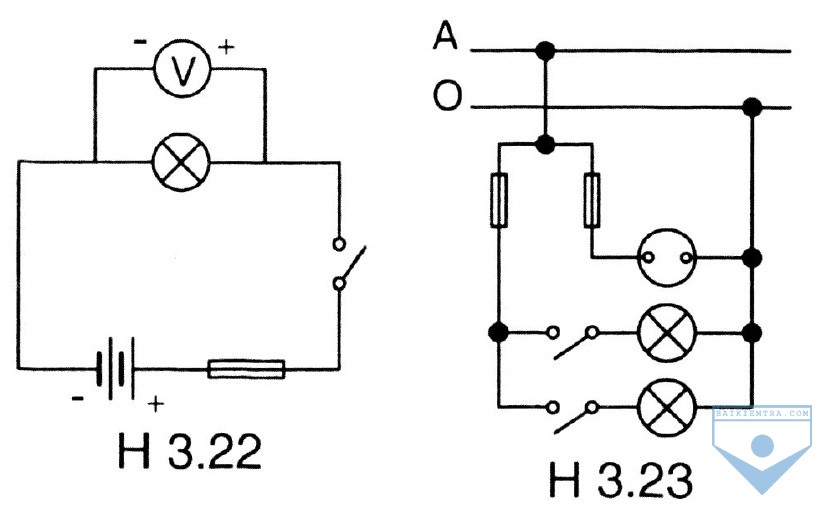

Điền các kí hiệu -, + vào nguồn điện và các kí hiệu dây pha, dây trung tính vào hình 3.22, 3.23.

2. Vẽ sơ đồ nguyên lí của mạch điện

Câu hỏi: Hãy vẽ sơ đồ nguyên lí của một số mạch điện hình 56.2 SGK?

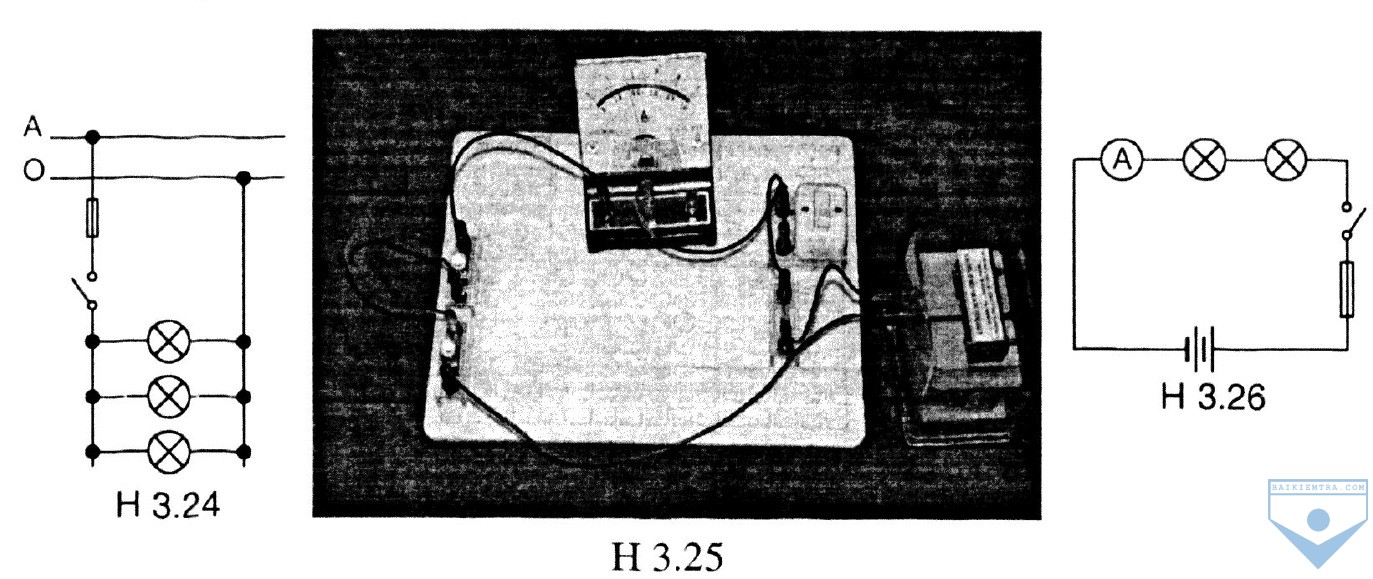

Trả lời: Sơ đồ nguyên lí của mạch điện hình 56.2a SGK: Ở đây là hình 3.24, có bổ sung thêm:

+ Cầu chì.

+ Công tắc.

Sơ đồ nguyên lí của mạch điện hình 56.2b SGK (ở đây là hình 3.25) ta có hình 3.26.


Câu hỏi: Xem kĩ các bước 1, 2, 3 trang 194 SGK, hãy vẽ sơ đồ nguyên lí của một trong các mạch điện chiếu sáng sau vào mục 1 báo cáo thực hành:

Mạch điện gồm:

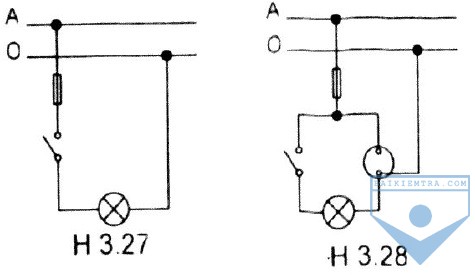

1. 1 cầu chì, 1 công tắc hai cực điều khiển 1 bóng đèn.

2. 1 cầu chì. 1 ổ điện, 1 công tắc hai cực điều khiển 1 bóng đèn.

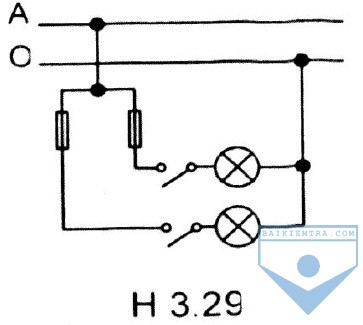

3. 2 cầu chì, 2 công tắc hai cực điều khiển độc lập 2 bóng đèn mắc song song.

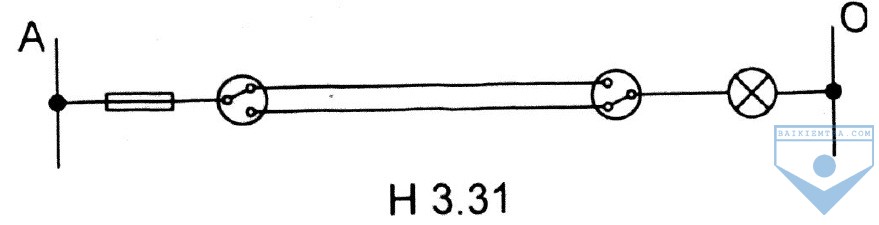

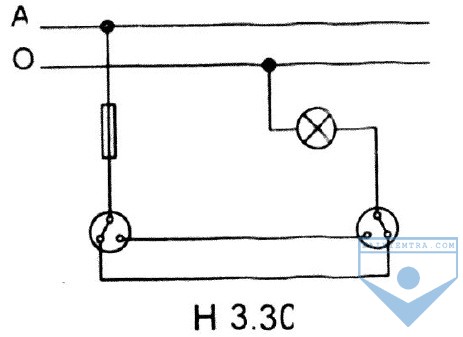

4. 1 cầu chì, 2 công tắc ba cực điều khiển 1 bóng đèn.

Trả lời: Sơ đồ nguyên lí của mạch điện gồm:

III. Báo cáo thực hành

VẼ SƠ ĐỒ NGUYÊN LÍ MẠCH ĐIỆN

Báo cáo theo mẫu của SGK.
