Giải bài tập Công nghệ 8: Tổng kết và ôn tập chương 8.

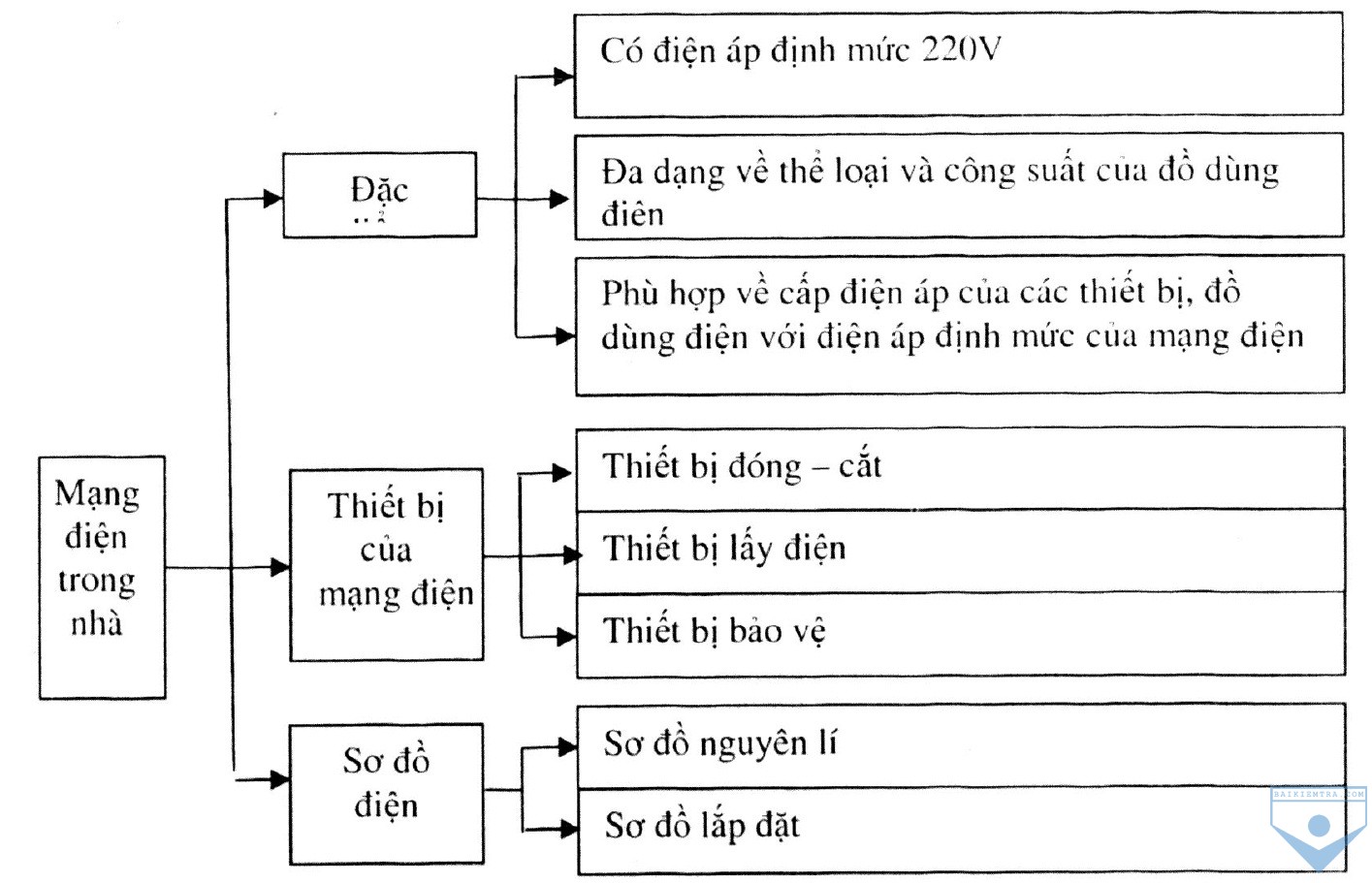

Nội dung chương VIII được tóm tắt bằng sơ đồ sau: (Đã bỏ một số bài giảm tải )

CÂU HỎI VÀ BÀI TẬP

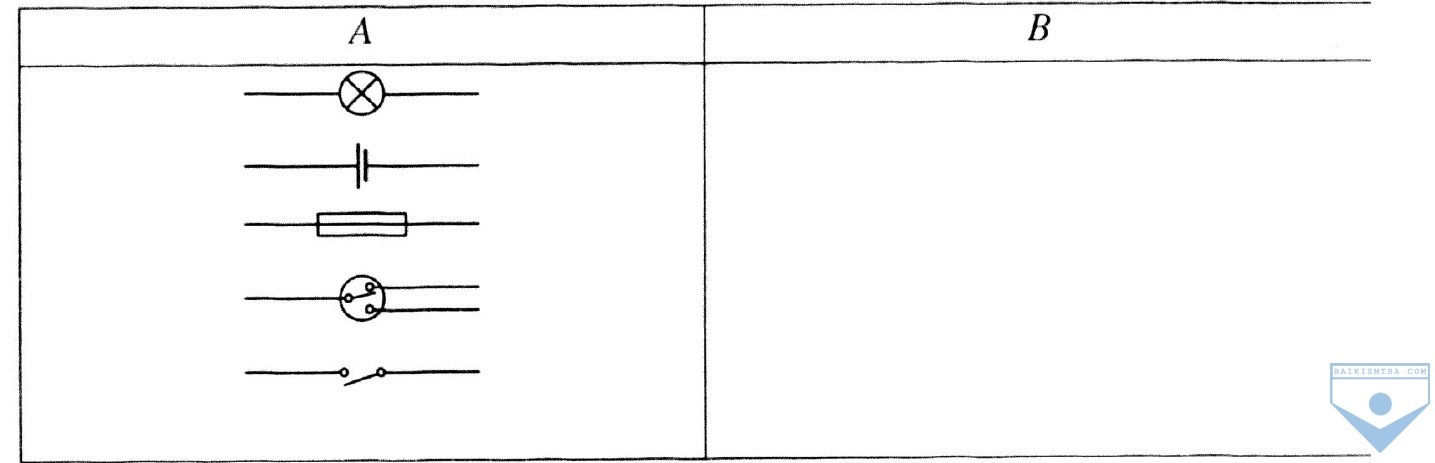

Câu hỏi: Hãy điền tên của các kí hiệu điện vào cột B sau:

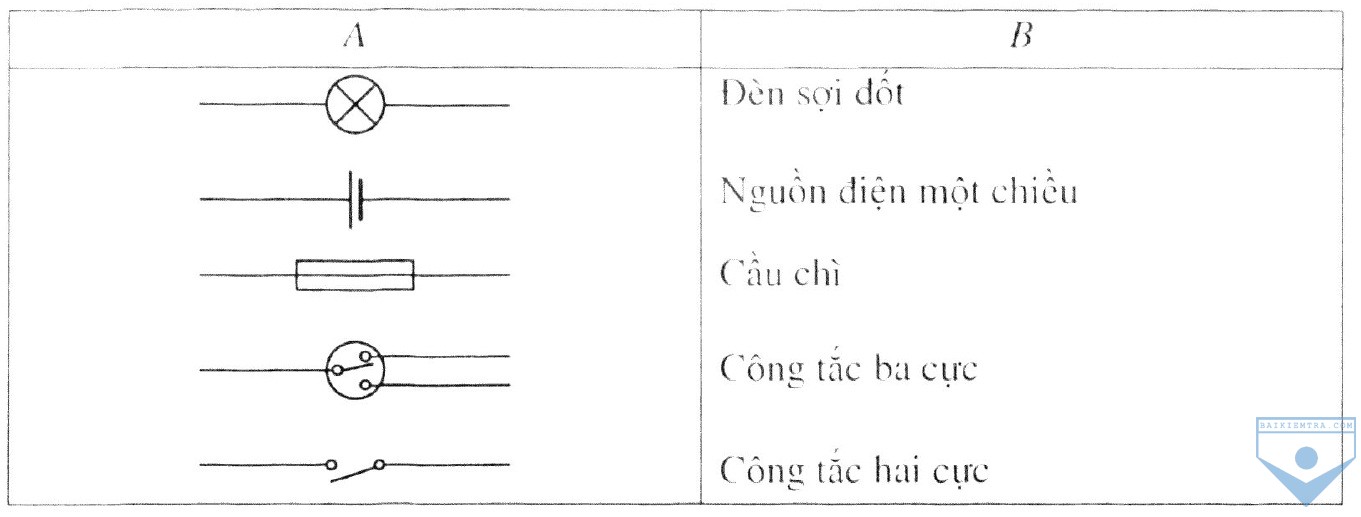

Trả lời:

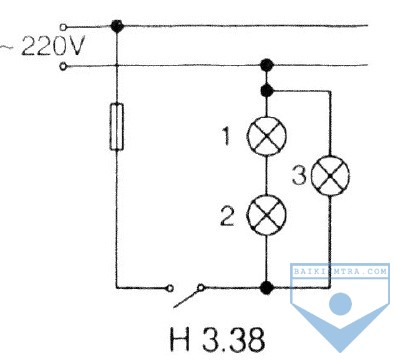

Câu hỏi: Một mạch điện được thiết kế theo sơ đồ hình 1 trang 204 SGK có nguồn điện 220V (ở đây là hình 3.38).

Hãy chọn số liệu điện áp định mức cho các bóng đèn số 1, 2, 3 phù hợp với mạch điện.

Trả lời: Số liệu điện áp định mức cho các bóng đèn số 1, 2, 3:

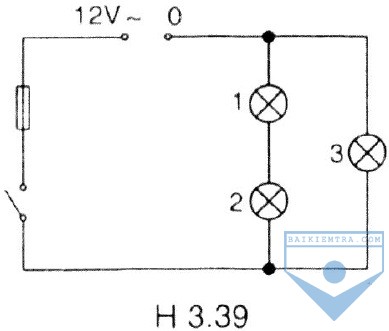

Với bộ điện của môn Công nghệ 8 nhà trường được trang bị, số liệu định mức cho các bóng đèn số 1,2,3 như sau:

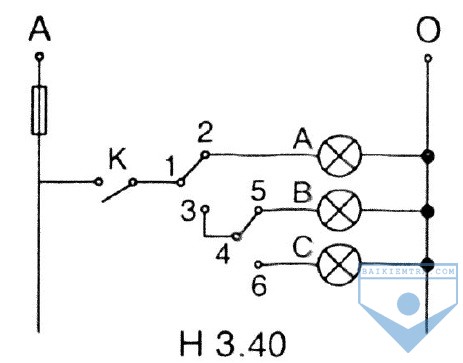

Câu hỏi: Cho mạch điện chiếu sáng như trong hình 2 trang 204 SGK (ở đây là hình 3.40). Em hãy mô tả bằng tiếp xúc của các tiếp điểm biểu thị:

a. Khi nào đèn A sáng

b. Khi nào đèn B sáng

c. Khi nào đèn C sáng 

Trả lời:

- Đóng khóa K:

+ Đóng 1 - 2 đèn A sáng

+ Đóng 1 - 3, 4 - 5 đèn B sáng

+ Đóng 1 -3,4-6 đèn C sáng

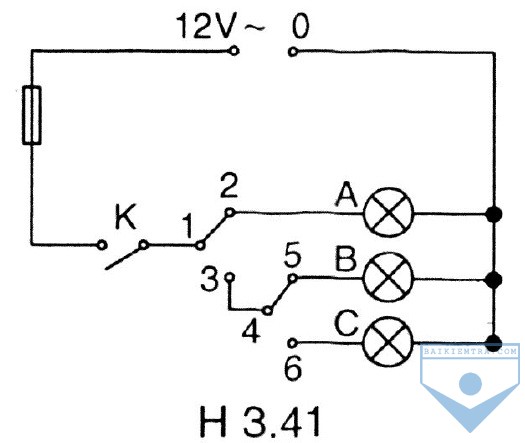

Bộ điện của môn Công nghệ 8 em có thể mắc sơ đồ trên như hình 3.41:


- Điện áp 6V~: Em chọn 3 bóng cùng điện áp 6V, mỗi bộ chỉ trang bị 2 bóng đèn 6V, 2 bóng đèn 12V.

- Điện áp 12V~: Em chọn 3 bóng 12V.

Giữa các nhóm có thể tạm thời đối các bóng 6V và 12V cho nhau.

- Em có thể mắc theo sơ đồ hình 3.41 để làm thí nghiệm.

- Để lắp mạch điện hình 3.41 em phải chuẩn bị các TBDH sau:
