Giải Công nghệ 8 sách Kết nối tri thức, bài 3: Bản vẽ chi tiết

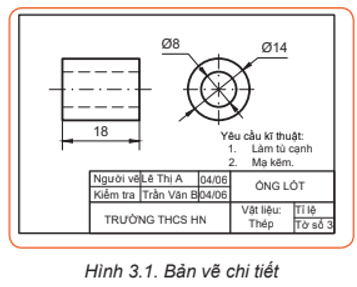

Hoạt động khởi động trang 20: Hình 3.1 là một bản vẽ chi tiết, em hãy cho biết trên bản vẽ đó có những gì?

Trả lời:
- Các thông tin về bản vẽ:
+ Yêu cầu: làm tù cạnh và mạ kẽm
+ Đường kính vòng ngoài: 14 mm
+ Đường kính vòng trong: 8 mm
+ Ngày vẽ: 04/06, người vẽ Lê Thị A
+ Ngày kiểm tra: 04/06, người kiểm tra Trần Văn B
+ Vật liệu: thép
+ Tờ số 3

I. Nội dung của bản vẽ chi tiết

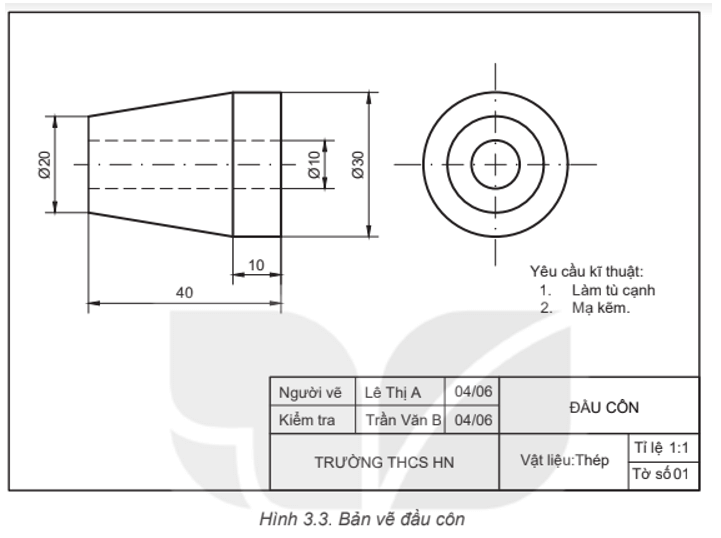

Khám phá trang 21: Quan sát Hình 3.3 và cho biết tên gọi của chi tiết được biểu diễn trong hình là gì; hãy mô tả hình dạng, kích thước và các yêu cầu kĩ thuật của chi tiết đó.
  Trả lời:
- Tên gọi chi tiết: đầu côn
- Hình dạng: nón cụt
- Kích thước:
+ Đường kính vòng ngoài: Ø30 mm
+ Đường kính vòng trong: Ø20 mm
+ Đường kính khoét: Ø10 mm
+ Chiều cao: 40 mm
+ Độ dày đáy: 10 mm
- Yêu cầu kĩ thuật: làm tù cạnh, mạ kẽm.

II. Đọc bản vẽ chi tiết

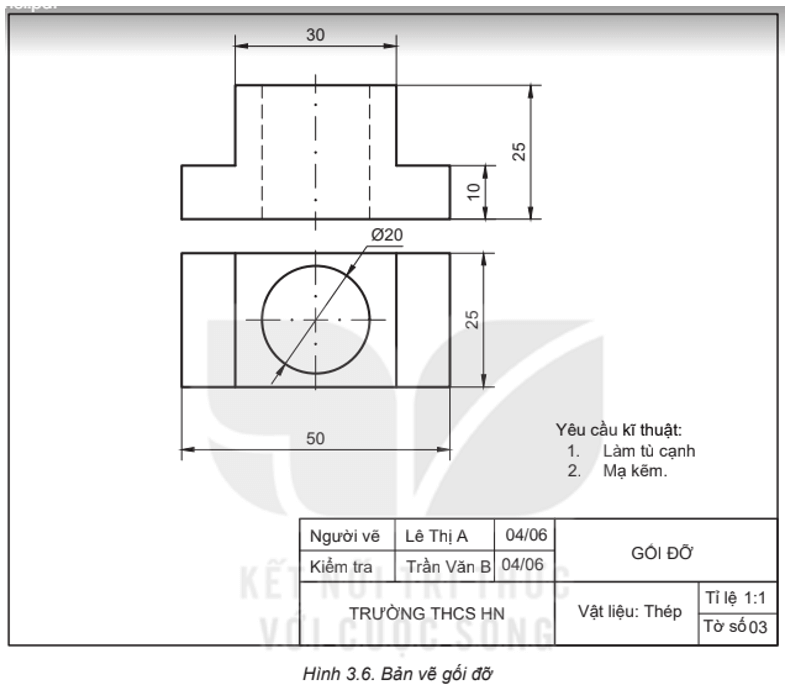

Thực hành trang 23: Đọc bản vẽ chi tiết gối đỡ (Hình 3.6) theo trình tự trên Bảng 3.1.
 Trả lời:
