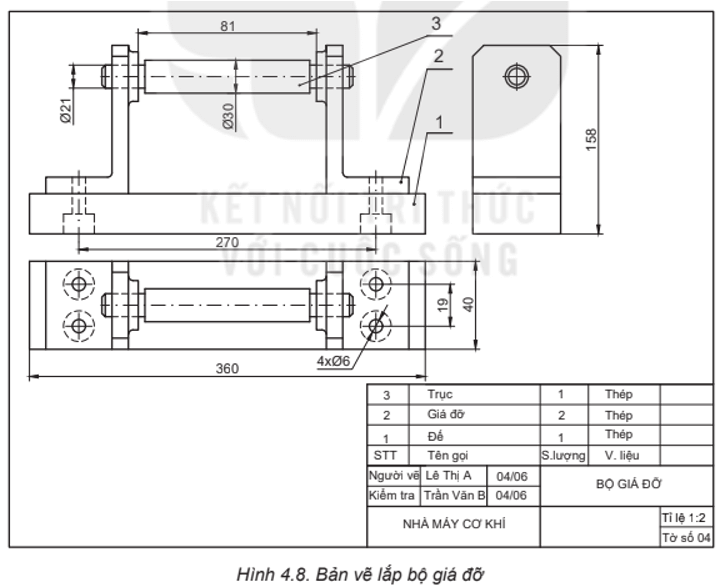

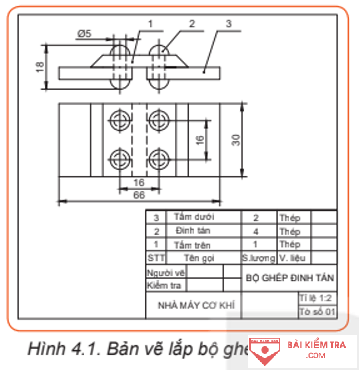

Trình tự đọc | Nội dung đọc | Kết quả đọc bản vẽ giá đỡ |
Bước 1. Khung tên | - Tên gọi sản phẩm - Tỉ lệ bản vẽ |
- Bộ giá đỡ - Tỉ lệ: 1: 2 |
Bước 2. Bảng kê | Tên gọi, số lượng của chi tiết | - Đế (1) - Giá đỡ (2) - Trục (3) |
Bước 3. Hình biểu diễn | Tên gọi các hình chiếu | - Hình chiếu đứng - Hình chiếu bằng - Hình chiếu cạnh |
Bước 4. Kích thước | - Kích thước chung - Kích thước lắp ghép giữa các chi tiết - Kích thước xác định khoảng cách giữa các chi tiết |
- Kích thước chung: chiều dài 360 mm, chiều rộng 40 mm, chiều cao 158 mm |
Bước 5. Phân tích chi tiết | - Vị trí của các chi tiết | - Đế (1) - Giá đỡ (2) - Trục (3) |
Bước 6. Tổng hợp | - Trình tự tháo lắp các chi tiết | - Tháo chi tiết: 3 – 2 – 1 - Lắp chi tiết: 1 – 2 – 3 |
