Giải Công nghệ 8 sách Kết nối tri thức, bài 5: Bản vẽ nhà

Hoạt động khởi động trang 28: Em có biết các kí hiệu trên Hình 5.1 được dùng để kí hiệu các bộ phận nào của ngôi nhà không?

Trả lời:
Kí hiệu các bộ phận ngôi nhà:

I. Nội dung bản vẽ nhà
III. Đọc bản vẽ nhà
Thực hành

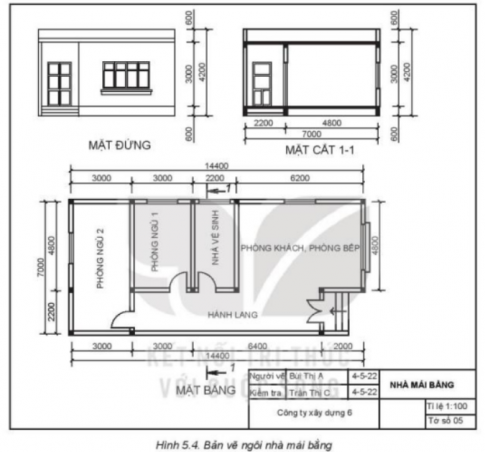

Câu hỏi: Đọc bản vẽ nhà trên Hình 5.4 theo trình tự ở bảng 5.2

Trả lời:
1. Khung tên:
Nhà mái bằng
1 : 100
2. Hình biểu diễn:
Mặt đứng
Mặt cắt
Mặt bằng
3. Kích thước:
14 400 - 7 000 - 4 200
Phòng khách, phòng bếp: 6 200 - 4 800
Nhà vệ sinh: 4 800 - 2 200
Phòng ngủ 1: 4 800 - 3 000
Phòng ngủ 2: 7 000 - 3 000
Hành lang: 9 400 - 2 200
4. Các bộ phận:
- 1 phòng khách + phòng bếp, 1 nhà vệ sinh, 2 phòng ngủ
- 1 cửa đi 2 cánh, 3 cửa đi 1 cánh, 2 cửa sổ kép, 3 cửa sổ đơn

Vận dụng

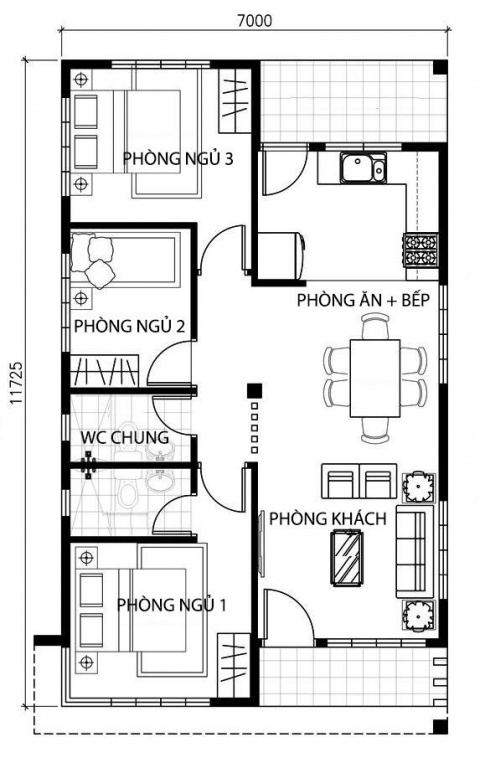

Câu hỏi: Sưu tầm một số bản vẽ mặt bằng ngôi nhà hoặc căn hộ đơn giản và nêu nhận xét về cách bố trí các phòng.
Trả lời:

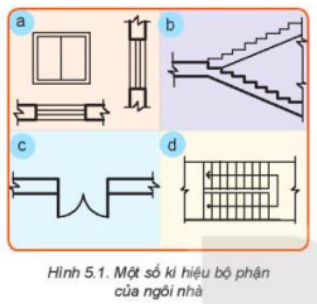

Câu hỏi: Em có biết các kí hiệu trên Hình 5.1 được dùng để kí hiệu các bộ phận nào của ngôi nhà không?

Trả lời:
a. Cửa sổ kép
b. Cầu thang trên mặt cắt
c. Cửa đi đơn hai cánh
d. Cầu thang trên mặt bằng
