Bài giảng Công nghệ 11, bài 27: Hệ thống cung cấp nhiên liệu và cơ khí trong động cơ xăng.

I, Mục tiêu bài học:
1, Kiến thức Qua bài học HS cần nắm được nhiệm vu,ï cấu tạo và nguyên lý làm việc của hệ thống làm mát.
2, Kĩ năng
-Đọc được sơ đồ nguyên lý của hệ thống làm mát bằng nước dạng tuần hoàn cưỡng bức.
II. Chuẩn bị bài dạy:
1, Nội dung:
-GV: Nghiên cứu kĩ nội dung bài 27 trang 119 SGK, đọc các tài liệu có nội dung liên quan tới bài giảng, soạn giáo án, lập kế hoạch giảng dạy.
-HS: đọc trước nội dung bài 27 trang 119 SGK, tìm hiểu các nội dung trọng tâm
2, Đồ dùng dạy học:
      -Tranh vẽ hình 27.1, 27.2, 27.3 SGK.
3, Phương Pháp.
Sử dụng phương pháp nêu vấn đề, kết hợp với phương pháp thuyết trình, diễn giảng, phương pháp dạy học tích cực.
III. Tiến trình tổ chức dạy học
1, Phân bổ bài giảng:
Bài giảng thực hiện trong một tiết, gồm các nội dung:
- Nhiệm vụ và phân loại.
      - Hệ thống cung cấp nhiên liệu và không khí dùng bộ chế hoà khí.
      - Hệ thống nhiên liệu phun xăng.
2, Các hoạt động dạy học:
2.1.Ổn định lớp: Kiểm tra sĩ số, tác phong nề nếp tác phong của học sinh.
2.2.Kiểm tra bài cũ:
-Nhiệm vụ của hệ thống làm mát?
-Cấu tạo và nguyên lý làm việc của hệ thống làm mát bằng nước dạng cưỡng bức?
-Cấu tạo và nguyên lý làm việc của hệ thống làm mát bằng không khí?
   -So sánh ưu, nhược diẩm của 2 hệ thống làm mát trên?
2.3.Đặt vấn đề:
   Ở động cơ xăng, để động cơ hoạt động được thì cần phải cung cấp xăng cho động cơ. Để cung cấp xăng cho động cơ phải có hệ thống cung cấp xăng và không khí. Để hiểu rõ nhiệm vụ, cấu tạo và nguyên lý làm việc của hệ  thống cung cấp xăng và không khí ở động cơ xăng ta đi vào bài 27


Hoạt động của Giáo Viên	Hoạt động của Học Sinh	Nội dung
Hoạt động 1: Tìm hiểu về nhiệm vụ và phân loại.
I, Nhiệm vụ và phân loại GV hỏi : - Hệ thống cung cấp nhiên liệu và không khí  ở động cơ xăng có nhiệm vụ gì?   -Căn cứ vào đâu để phân loại hệ thống cung cấp xăng và không khí? Hệ thống nhiên liệu được chia thành mấy loại?    GV ngoài 2 loại trên căn cứ vào cách cung cấp nhiên liệu  có 2 loại đó là: +Loại tự chảy (không có bơm xăng). +Loại cưỡng bức (có bơm xăng).      Ơû bài này chúng ta sẽ đi tìm hiểu 2 loại hệ thống cung cấp xăng và không khí đó la:ø Hệ thống cung cấp nhiên liệu và không khí dùng bộ chế hoà khí  và hệ thống nhiên liệu phun xăng.	-Cung cấp hoà khí vào trong xilang động cơ đúng theo yêu cầu phụ tải. -Có 2 loại, loại dùng bộ chế hoà khí và loại phun xăng.   -HS lắng nghe và ghi chép.         -HS lắng nghe và ghi chép.	I, Nhiệm vụ và phân loại 1, Nhiệm vụ -Cung cấp hoà khí vào trong xilang động cơ đúng theo yêu cầu phụ tải.    2, Phân loại -Căn cứ vào cấu tạo của bộ phận tạo thành hoà khí  có 2 loại:  -Hệ thống cung cấp nhiên liệu dùng bộ chế hoà khí.  -Hệ thống nhiên liệu dùng vòi phun.
Hoạt động 2: Tìm hiểu về hệ thống cung cấp nhiên liệu dùng bộ chế hoà khí.

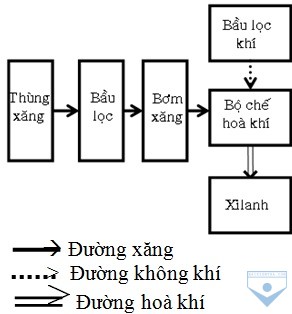

II,Hệ thống cung cáp nhiên liệu dùng bộ chế hoà khí GV treo tranh 27.1 sgk và hưỡng dẫn HS tìm hiểu sơ đồ cấu tạo của hệ thống  cung cấp nhiên liệu dùng bộ chế hoà khí. - Hệ thống cung cấp nhiên liệu dùng bộ chế hoà khí có cấu tạo gồm những bộ phận nào ? -Thùng xăng có nhiệm vụ gì? -Bầu lọc xăng có nhiệm vụ gì? -Bơm xăng có nhiệm vụ gì?   -Bộ chế hoà khí  có nhiệm vụ gì?     -Bầu lọc khí có nhiệm vụ gì?   -Hệ thống cung cấp nhiên liệu của xe máy có bơm xăng không? Tại sao xăng đi từ bình xăng tới bộ chế hoà khí được? -Em hãy nêu nguyên lý làm việc của hệ thống cung cấp nhiên liệu dùng bộ chế hoà khí? -Nêu ưu, nhược diểm của hệ thống cung cấp nhiên liệu dùng bộ chế hoà khí?	-HS quan sát tranh ,kết hợp đọc nội dung sgk.     -HS đọc mục cấu tạo trang 119 sgk.   -Đựng xăng. -Lọc sạch xăng. -Hút xăng từ thùng xăng tới bộ chế hoà khí. -Trộn xăng với không khí tạo thành hoà khí theo tiư lệ nhất định. -Lọc sạch bụi bẩn lẫn trong không khí. -Không có bơm xăng, bình xăng đặt cao hơn bộ chế hoà khí.   -HS đọc sgk trả lời.     -HS đọc sgk trả lời	II,Hệ thống cung cấp nhiên liệu dùng bộ chế hoà khí 1, Cấu tạo  sgk         Sơ đồ hệ thống nhiên liệu dùng bộ chế hoà khí.   2, Nguyên lý làm việc -Nguyên lý (sgk) -Ưu điểm: cấu tạo đơn giản, dễ sử dụng, thay đổi chế độ làm việc chỉ cần thay đổi độ mở của bướm ga. -Nhược điểm: Không thể cung cấp hoà khí phù hợp với từng chế độ làm việc của động cơ.
Hoạt động 3: Tìm hiểu về hệ thống phun xăng.

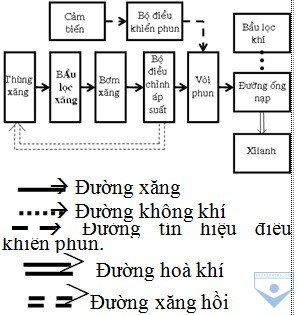

II, Hệ thống phun xăng GV yêu cầu HS quan sát H 27.2 và kết hợp với đọc sgk. - Quan sát H 27.2  em có nhận xét gì về cấu tạo của hệ thống phun xăng với hệ hệ thống dùng bộ chế hoà khí? -Hãy chỉ ra các bộ phận khác với hệ thống nhiên liẹu dùng bộ chế hoà khí? -Bộ điều khiển phun xăng có nhiệm vụ gì? -Bộ điều chỉnh áp suất có nhiệm vụ gì -Xăng được phun vào đâu? -Hoà khí được tạo thành ở dâu?    -Em hãy nêu nguyên lý làm việc của hệ thống phun xăng?                     -Nêu ưu, nhược diểm của hệ thống phun xăng ?	-HS quan sát H 27.2 và kết hợp với đọc sgk.   -Cấu tạo của hệ thống phun xăng rất phức tạp.   -Bộ phận điều chỉnh phun xăng và bộ phận điều chỉnh áp suất.   -Điều chỉnh chế độ làm việc của vòi phun. -Giữ  áp xuất xăng ở vòi phun luôn ở mức ổn định. -Đường ống nạp. -Trên đường ống nạp. -HS quan sát H 27.2 và đọc sgk trả lời.                   -HS tự nhận xét trả lời.	II, Hệ thống phun xăng 1, Cấu tạo  sgk Sơ đồ khối hệ thống phun xăng          2, Nguyên lý làm việc -Khi động cơ làm việc, không khí được hút vào xilanh nhờ sự chenh lẹch áp suất giữa trong và ngoài xilanh. -Bơm xăng hút xăng từ bình xăng đưa đến vòi phun, nhờ bộ điều chỉnh áp suât xăng ở vòi phun luôn có áp suất nhất định. -Quá trình phun xăng của vòi phun được diều khiển do bộ diều khiển phun. +Ưu diểm: hoà khí có tỉ lệ nhất định phù hợp với từng chế độ làm việc của động cơ. Quá trình cháy diễn ra hoàn toàn, hiệu suất của động cơ cao, dảm ô nhiễm môi trường do cháy hết hỗn hợp hoà khí. +Nhược điểm: cấu tạo phức tạp, khó sửa chữa, giá thành cao.

IV. Tổng kết:
Qua nội dung bài học các em cần nắm các nội dung sau:
-Trình bày sơ đồ và nguyên lí làm việc của hệ thống nhiên liệu dùng bộ chế hoà khí?
-Nêu ưu, nhược diểm của hệ thống cung cấp nhiên liệu dùng bộ chế hoà khí?
-Trình bày sơ đồ và nguyên lí làm việc của hệ thống phun xăng?
-Nêu ưu, nhược diểm của hệ thống phun xăng ?
V. Dặn dò:
- Các em về nhà học bài cũ, đọc phần thông tin bổ sumg trang 12 và xem qua nội dung bài mới bài 28 “ hệ thống cung cấp nhiên liệu và không khí trong động cơ điêzen”.
VI. Rút kinh nghiệm:
