Hoạt động của Giáo Viên | Hoạt động của Học Sinh | Nội dung |
Hoạt động 1: Tìm hiểu về nhiệm vụ và phân loại. ( phút) | ||
I, Nhiệm vụ và phân loại GV hỏi : - Hệ thống đánh lửa được sử dụng ở động cơ nào? Vì sao? -Vậy nhiệm vụ của hệ thống đánh lửa là gí? - Tại sao phải đánh lửa đúng thời điểm? Đó là thời điểm nào? - Căn cứ vào đâu để phân loại hệ thống đánh lửa? - Có mấy loại hệ thống đánh lửa, đó là những loại nào? GV: - Hệ thông đánh lửa thường không có bộ phận điều khiển bằng điện tử mà dùng cam điều khiển. - Hệ thông đánh lửa điện tử (bán dẫn) có bộ phận điều khiển bằng các thiết bị điện tử. - Quan sát sơ đồ em hãy cho biết hệ thống đánh lửa điện tử có mấy loại đó là những loại nào? - GV: Hệ thống đánh lửa điện tử không tiếp điểm có nhiều ưu điểm nên được sử dụng rộng rãi (các động cơ ô tô như hiện nay). ?. Quan sát hình 29.2 hệ thống đánh lửa điện tử không tiếp điểm em hãy cho biết hệ thống đánh lửa điện tử không tiếp điểm cấu tạo gồm những chi tiết nào? - GV: Giới thiệu các bộ phận trong hệ thống, hình 29.2 1. Man-nhê-tô: WN,WĐK các cuộn dây Stato của Man-nhê-tô, cuộn WĐK đặt ở vị trí sao cho khi tụ CT tích đầy điện thì WĐK có điện áp cao nhất. 2. Cụm CDI: thực hiện nhiệm vụ chia điện, gồm 2 điôde thường để nắn dòng điện xoay chiều thành 1 chiều, 1 tụ điện tích điện và 1 điôde điều khiển(chỉ mở và phân cực thuận khi có điện áp dương đặt vào cực điều khiển) - Biến áp đánh lửa 2: tăng diện áp thấp củ máy pdát điện thành điện áp cao để phóng tia lửa điện trên bugi. - Biến áp đánh lửa làm việc dựa trên hiện tượng vật lý nào? + Ngoài ra còn có khoá K(4) GV yêu cầu HS quan sát hình 29.2 sgk và đặt câu hỏi. ? Khoá K mở và Rôto quay có các hiện tượng gì xảy ra trong hệ thống đánh lửa? Dòng điện trong mạch đi như thế nào? - Khoá K đóng và Rôto quay Dòng điện trong mạch đi như thế nào? |
- Động cơ xăng, vì nhiên liệu ở đ/c xăng không tự bốc cháy mà phải có bugi bật tia lửa điện để đốt cháy hoà khí. -HS tạo ra tia lửa điện cao áp ở bugi để đốt cháy nhiên liệu. - HS: để quá trình cháy trong động cơ diễn ra đúng lúc, ở cuối kỳ nén khi Pit-tong gần ĐET(đánh lửa sớm để đốt cháy hết nhiên liệu => áp suất động cơ cao). - HS: Dựa vào cấu tạo bộ chia điện có 2 loại: loại đánh lửa thường và loại đánh lửa điện tử. -HS lắng nghe và ghi kết luận. - HS: có 2 loại có tiếp điểm và không có tiếp điểm. - HS: Quan sát hình và đọc SGK để trả lời. - HS lắng nghe và tự ghi các ý của nội dung. - HS: Hiện tượng cảm ứng điện từ. - HS: Quan sát hình kết hợp đọc SGK để trả lời . - HS: Nữa chu kỳ dương dòng điện WN tích vào tụ điện => ĐĐK khoá. - Khi CT đầy điện thì WĐK có nửa chu kỳ dương. - HS: khoá K đóng dòng điện từ WN =>Mấy =>bugi không có tia lửa điện, động cơ ngừng hoạt động. |

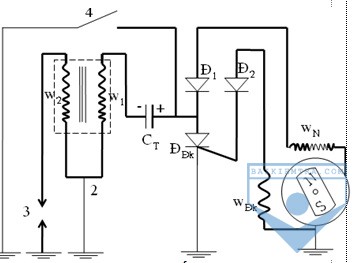

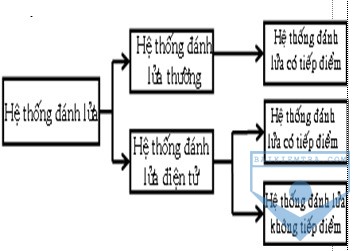

I, Nhiệm vụ và phân loại 1, Nhiệm vụ -Tạo ra tia lửa điện cao áp ở 2 cực của bugi để đốt cháy hoà khí trong xilanh động cơ xăng đúng thời điểm. 2, Phân loại -Theo cấu tạo của bộ chia điện có 2 loại: II,Hệ thống đánh lửa điện tử không tiếp điểm 1, Cấu tạo sgk 1-Man-nhê-tô; 2-biến áp đánh lửa; 3-bugi; 4-khoá điện; WN-cuộn nguồn; WĐK-cuộn điều khiển; W1-cuộn sơ cấp; W2-cuộn thứ cấp; Đ1, Đ2-điôde thưòng; ĐK-điôde điều khiển; CT-tụ điện 2, Nguyên lý làm việc * Khi khoá K mở, Rôto quay: - Hiện tượng + Nhờ Đ1 trong nửa chu kì dương của sức điện động của cuộn WN được tích vào tụ CT, lúc đó điôde ĐĐK khoá. + Khi tụ CT đầy điện thì cũng có nửa chu kì dương của sức điện động trên cuộn WĐK qua điốt Đ2 đặt vào cực điều khiển (ĐĐK) => ĐĐK mở => xuất hiện tia lửa điện ở bugi. + Dòng điện đi theo trình tự: Cực +(CT)=> ĐĐK)=> Mat=>W1=>Cực (-)CT). - Do có dòng điện thứ cấp phóng qua cuộn W1 trong thời gian cực ngắn (tạo ra xung điện) làm từ thông trong lõi thép của bộ tăng điện biến thiện=>W2 xuất hiện sức điện động rất lớn=> tạo ra tia lửa điện bugi. * Khi khoá K đóng: Dòng điện từ WN về Mát,bugi không có tia lửa điện, động ciư ngừng hoạt động. |
