Bài giảng Công nghệ 12, bài 15: Mạch điều khiển tốc độ động cơ điện xoay chiều một pha.

Thứ năm - 28/12/2017 03:16
Bài giảng Công nghệ 12, bài 15: Mạch điều khiển tốc độ động cơ điện xoay chiều một pha.
Loading...
  1. Mục tiêu:
Dạy xong bài học này, giáo viên cần làm cho học sinh:
  • Biết được công dụng của mạch điện tử điều khiển tốc độ động cơ điện một pha.
  • Hiểu được mạch điều khiển tốc độ quạt điện bằng triăc.
    1. Chuẩn bị:
  1. Giáo viên:
  • Giáo án, bài giảng.
  • Nghiên cứu các tài liệu tham khảo có liên quan đến bài dạy.
  • Tranh vẽ phóng to các hình 14-2,14-3SGK.
  1. Học sinh:
  • Vỡ ghi, SGK.
  • Đọc trước bài ở nhà.
    1. Tiến trình tổ chức dạy học:
  1. Ổn định lớp:
  2. Kiểm tra bài cũ:
  • Phương pháp: vấn đáp.
  • Nội dung:
+ Mạch điều khiển tín hiệu là gì?
+ Vẽ sơ đồ khối và nên nguyên lý mạch điều khiển tín hiệu?
  1. Các hoạt động dạy học:
Nội dung chính Hoạt động của thầy và trò
Hoạt động 1: Giới thiệu công dụng mạch điều khiển tốc độ động cơ điện xoay chiều một pha.
I.công dụng mạch điều khiển tốc độ động cơ điện xoay chiều một pha:
 Động cơ điện xoay chiều một pha( Động cơ 1 pha) được sử dụng khá rộng rãi trong công nghiệp và đời sống: Máy bơm nước, quạt điện …
  Khi sử dụng loại động cơ này phải điều khiển nhiều chế độ như: Điều khiển tốc độ, mở máy, đảo chiều, hãm …
  Để điều khiển tốc độ động cơ 1 pha có thể sử dụng các phương pháp sau:
- Thay đổi số vòng dây của stato.
- Điều khiển đưa điện áp vào động cơ.
- Điều khiển tần số nguồn điện đưa vào động cơ.
Giáo viên lấy ví dụ về những động cơ 1 pha: Máy bơm nước, tủ lạnh, quạt trần, quạt bàn ...
1. Hãy nêu 1 số thiết bị điện sử dụng động cơ 1 pha có và không điều chỉnh tốc độ?
                 Học sinh trả lời
2. sao phải thay đổi tốc độ quay của động cơ điện xoay chiều một pha?
Học sinh trả lời
3 Em cho biết các cách để thay đổi tốc độ động cơ điện xoay chiều một pha?
Học sinh trả lời
4. Công dụng của mạch điều khiển động cơ điện xoay chiều một pha?
Học sinh trả lời
Hoạt động 2: Tìm hiểu nguyên lý điều khiển tốc độ động cơ một pha.
II.Nguyên lý điều khiển tốc độ động cơ một pha:

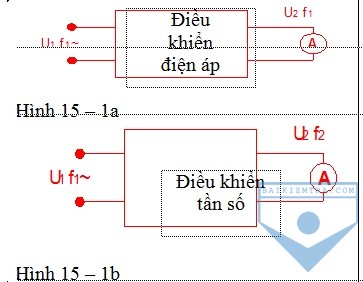

1. Sơ đồ khối

b15a


2. Nguyên lý điều khiển tốc độ động cơ xoay chiều một pha:
- Điều khiển tốc độ bằng cách thay đổi điện áp ( Hình 15-1a ). Tốc độ được điều khiển bằng mạch điện tử thay đổi trị số điện áp đặt vào động cơ.

- Điều khiển tốc độ bằng cách thay đổi tần số nguồn điện đưa vào động cơ ( Hình 15-1b ). Mạch điều khiển có nhiệm vụ điều khiển tàn số f1 và điện áp U1 thành tần số  điện áp f2 và điện áp U2 đưa vào động cơ.
Giáo viên giới thiệu H15.1 SGK
 - Em hãy vẽ sơ đồ khối mạch điều khiển động cơ điện xoay chiều một pha?
- GV gọi học sinh lên lấy ví dụ thực tế cho mỗi loại.
- Học sinh lên vẽ

-GV: nhận xét và giải thích.









- Em hãy nêu nguyên lý điều khiển tốc độ động cơ xoay chiều một pha Hình 15 - 1a
Học sinh suy nghĩ và nêu nguyên lý điều khiển tốc độ động cơ xoay chiều một pha
- Em hãy nêu nguyên lý điều khiển tốc độ động cơ xoay chiều một pha
Hình 15 – 1b
Học sinh suy nghĩ và nêu nguyên lý điều khiển tốc độ động cơ xoay chiều một pha
-GV: nhận xét và kết luận
Hoạt động 3: Tìm hiểu một mạch điều khiển động cơ một pha.
III. Một số mạch điều khiển động cơ một pha:
1. Một số mạch điều khiển động cơ một pha:

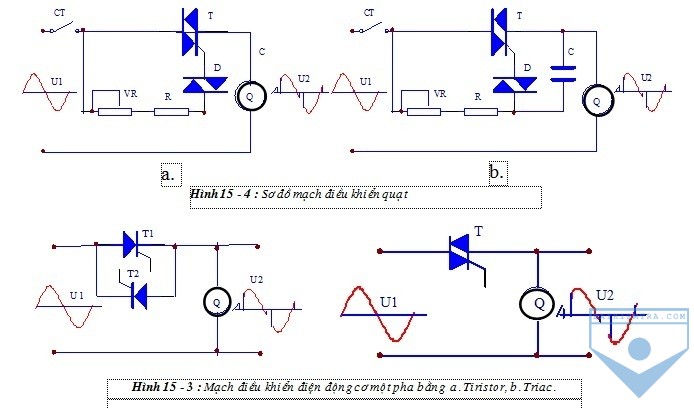

( Xem hình 15.2 SGK )
2. Nguyên lý hoạt động:
Chức năng của các linh kiện:
T- Triac điều khiển điện áp trên quạt.
   VR- Biến trở để điều chỉnh khoảng thời gian dẫn của triac.
   R- Điện trở hạn chế.
   Da- Điac - Định ngưỡng điện áp để Triac dẫn.
   C- Tụ điện tạo điện áp ngưỡng để mở thông điac.
Nguyên lý điều khiển:
Điện áp và tốc độ của quạt có thể được điều khiển bằng cách điều chỉnh biến trở VR trên hình 15-2a. Tuy nhiên sơ đồ điều khiển này không triệt để, vì ở vùng điện áp nhỏ khi triac dẫn ít rất khó điều khiển.
Sơ đồ hình 15-2a có chất lượng điều khiển tốt hơn. Tốc độ quay của quạt có thể điều khiển cũng bằng biến trở VR. Khi điều chỉnh trị số VR ta chỉnh việc nạp tụ C lúc đó điều chỉnh được thời điểm thời điểm mở thông Điac và thời điểm Triac dẫn. Như vậy Triac được mở thông khi điện áp trên tụ đạt điểm dẫn thông Điac. Kết quả là muốn tăng tốc độ của quạt ta cần giảm điện trở của VR để tụ nạp nhanh hơn, Triac dẫn sớm hơn điện áp ra sớm hơn. Ngược lại điện trở của VR càng lớn tụ nạp càng chậm Triac mở càng chậm lại điện áp và tốc độ quạt nhỏ xuống.
Mạch điều khiển trên đây có ưu điểm:
- Có thể điều khiển liên tục tốc độ quạt
- Có thể sử dụng cho các loại tải khác như điều khiển độ sáng của đèn sợi đốt, điều khiển bếp điện rất có hiệu quả.
- Kích thước mạch điều khiển nhỏ, gọn.
Nhược điểm:
Nếu chất lượng Triac, Điac không tốt thì ở vùng tốc độ thấp quạt sẽ xuất hiện tiếng ù do thành phần một chiều của dòng điện.
- Em hãy đọc sơ đồ mạch điều khiển động cơ điện xoay chiều một pha?
- Học sinh trả lời và lấy ví dụ
- Em hãy nêu nguyên lý điều khiển tốc độ động cơ xoay chiều một pha? Hình 15-2a
- Học sinh trả lời và lấy ví dụ
-GV nhận xét và trình bày.


- Nêu nguyên lý điều khiển tốc độ động cơ xoay chiều một pha? Hình 15-2b
- Học sinh trả lời và lấy ví dụ
-GV: nhận xét và kết luận











- Em cho biết ưu nhược điểm của các mạch điều khiển trên?
- Học sinh chỉ ra ưu nhược điểm của mạch điều khiển
-GV: nhận xét và giải thích

-GV trình bày.
-HS lắng nghe và ghi vào vỡ.

b15b

4. Tổng kết, đánh giá:
- GV đặt câu hỏi:
+ Em hãy cho biết khái niệm về mạch điều khiển tốc độ động cơ điện xoay chiều một pha?
+ ãy mô tả các khối cơ bản của mạch điều khiển tốc độ động cơ điện xoay chiều một pha?
- HS trả lời, GV nhận xét và đánh giá tiết học.
5. Dặn dò:
- Dặn học sinh về nhà xem lại bài 15 SGK, trả lời các câu hỏi SGK.
- Đọc trước bài 16 SGK.
Câu hỏi trắc nghiệm:
1.Hãy cho biết thiết bị điện nào sau đây sử dụng động cơ 1 pha không điều chỉnh tốc độ:
a. Máy bơm nước                                        b. Quạt trần
c. Quạt điện                                                 d. Cả 3
2.Hãy cho biết thiết bị điện nào sau đây sử dụng động cơ 1 pha có điều chỉnh tốc độ:
a. Máy bơm nước                                        b. Quạt trần
c. Quạt điện                                                 d. Cả 3
3.Để điều chỉnh tốc độ động cơ 1 pha hiện nay sử dụng các phương pháp nào?
   a.Điều khiển bằng cách thay đổi điện áp        b. Điều khiển bằng cách thay đổi tần số   c. Cả 2 đều đúng   d. Cả 2 đều sai
4. Triac được sử dụng làm gì trong mạch điện xoay chiều?
   a.Điều khiển điện áp trên mạch                      b. Điều khiển thời gian
   c. Hạn chế điện trở                                          d. Cả 3 đều sai
  1. Rút kinh nghiệm:
..............................................................................................................................................................
..............................................................................................................................................................
..............................................................................................................................................................
