Giải bài tập Công nghệ 8: Thực hành: Truyền và biến đổi chuyển động.

Chuẩn bị: Chuẩn bị cho 1 nhóm HS thực hành.

II. Tiến hành thực hành

1. Tổ chức

- Chia lớp thành 6 nhóm, mỗi nhóm cử 1 nhóm trưởng.

- Các nhóm trưởng nhận TBDH cho nhóm.

2. Tiến hành thực hành

2.1. GV: Nhắc lại những vấn đề đã học ở bài trước, hướng dẫn HS tiến hành theo quy trình.

2.2. HS: Tiến hành thực hành theo quy trình.

Bước 1:

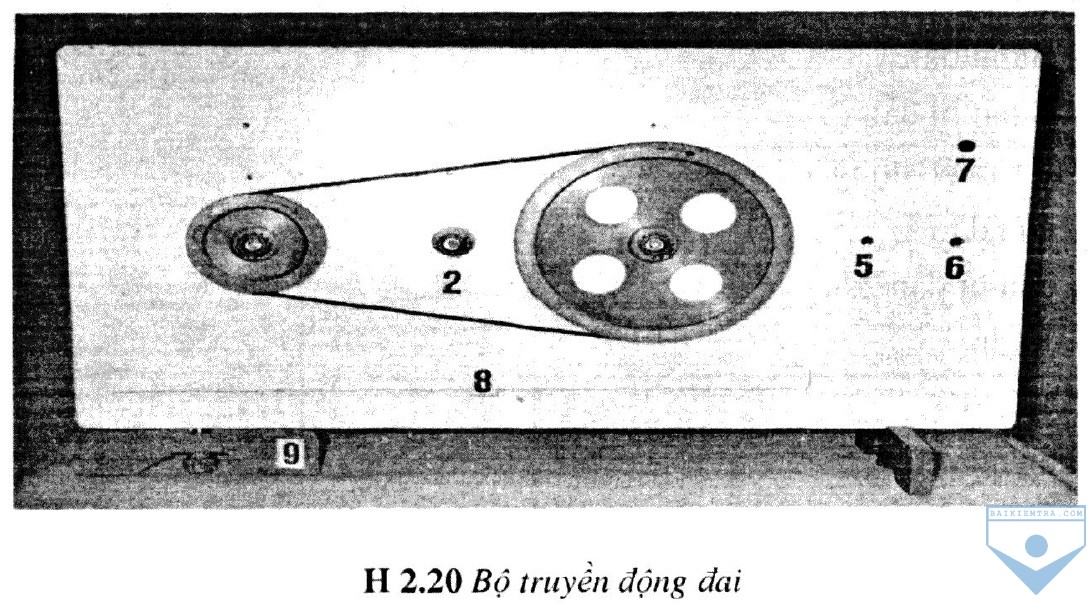

- Bộ truyền động đai (hình 2.20):

Dùng thước lá, thước cặp đo đường kính bánh dẫn 1 và bánh bị dẫn 2.

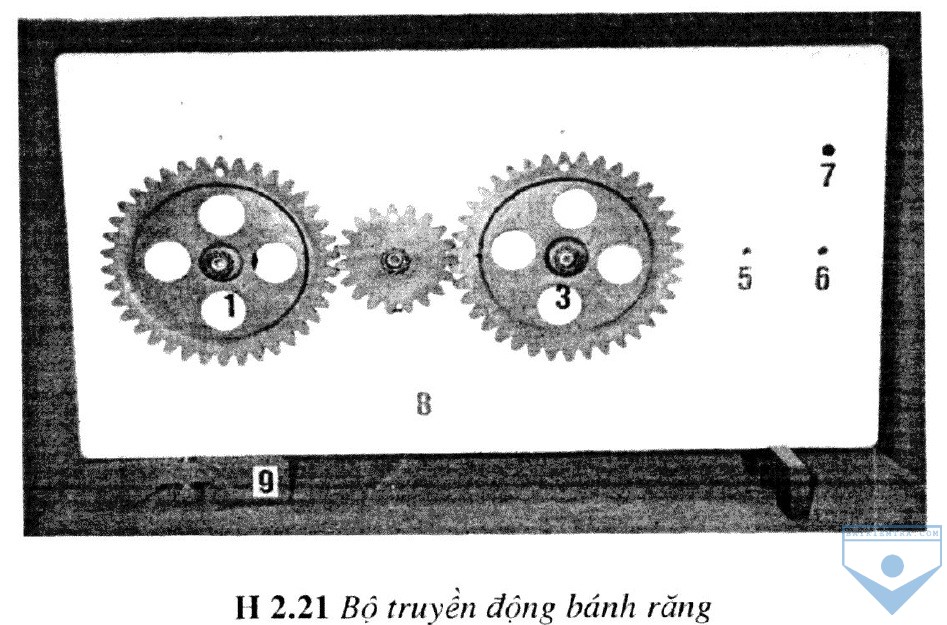

- Bộ truyền động bánh răng (hình 2.21).

Dựa vào dấu đã được đánh để đếm số răng của bánh dẫn 1 và bánh bị dẫn 2.

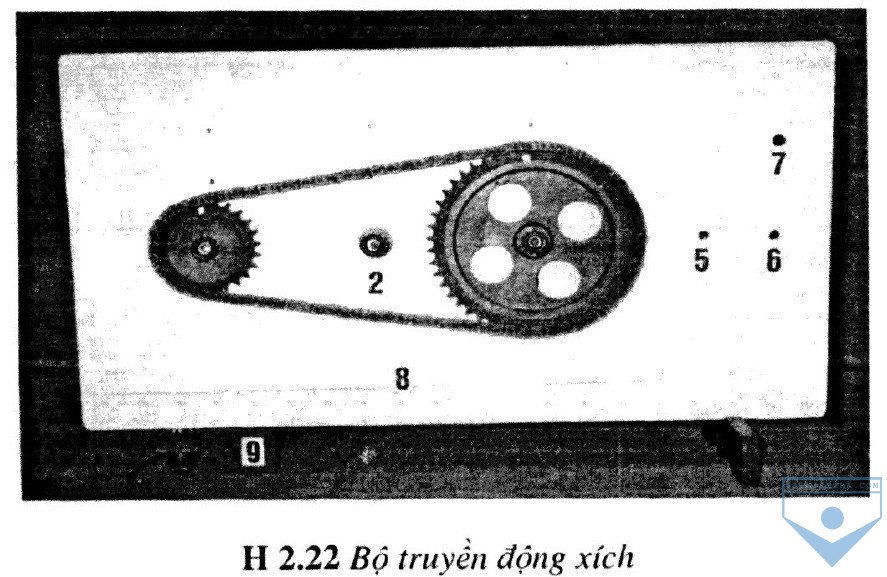

- Bộ truyền động xích (hình 2.22):

Dựa vào dấu đã có để đếm số răng của đĩa dẫn 1 và đĩa bị dẫn 2.

Bước 2:

Lắp ráp các bộ truyền chuyển động để kiểm tra tỉ số truyền.

- Lắp bộ truyền động đai vào giá đỡ (tấm nền).

+ 2 HS đo đường kính của bánh đai 1 và 2 bằng thước lá.

+ 2 HS đo đường kính của 2 bánh đai bằng thước cặp (nếu có thời gian).

+ Nhóm chia 3 HS đồng thời làm các công việc sau:

- 1 HS quan sát đồng hồ (đồng hồ bấm giây là tốt nhất).

- 1 HS quay bánh dẫn và đếm số vòng của bánh dẫn: nd.

- 1 HS đếm số vòng của bánh bị dẫn: n_bd

+ Nhắc HS lưu ý điểm đã được đánh dấu của cả 2 bánh đai.

+ Ghi kết quả đo và đếm vào báo cáo thực hành.

- Lắp bộ truyền động bánh răng vào giá đỡ (tấm nền).

+ Dựa vào điểm đã đánh dấu để đếm số răng của bánh dẫn Z_d (Z₁) và bánh bị dẫn Z_bd (Z₂).

+ Quay bánh dẫn để tìm số vòng của nd và n_bd (3 HS tiến hành như hướng dẫn trên).

+ Ghi kết quả vào báo cáo thực hành.

- Lắp bộ truyền động xích vào giá đỡ (tấm nền).

+ Đếm số răng của bánh dẫn Z_d (Z₁) và bánh bị dẫn Z_bd (Z₂).

+ Quay bánh dẫn để tìm số vòng của n_d và n_bd.

+ Ghi kết quả vào báo cáo thực hành.

- Chú ý:

+ Đường kính của bánh đai: Đo mỗi bánh 3 lần, lấy trung bình cộng.

+ Đem số vòng của n_d và n_bd mỗi bánh 3 lần, lấy trung bình cộng.

+ Thời gian tính bằng phút, đường kính tính bằng mm.

III. Báo cáo thực hành

TRUYỀN VÀ BIẾN ĐỔI CHUYỂN ĐỘNG

Họ và tên học sinh:

Lớp:

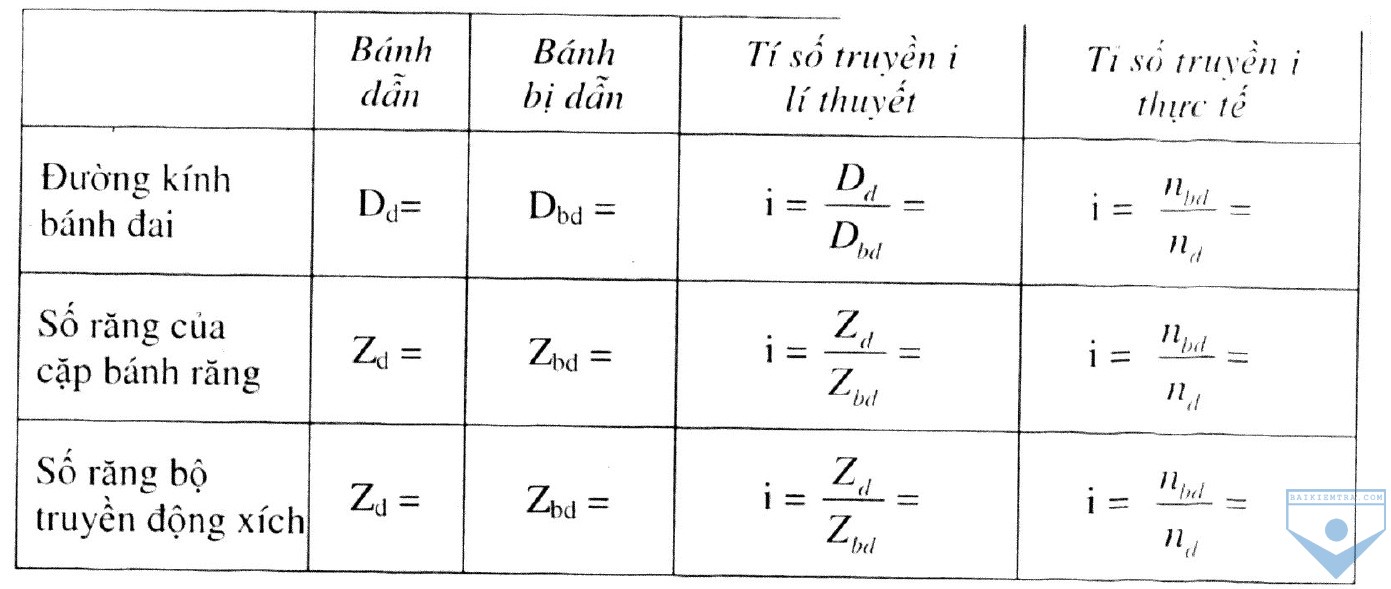

Các số liệu thực hành:

IV. Nhận xét - đánh giá: (theo yêu cầu SGK).
