Mở đầu trang 99: Ta đã biết ampe kế dùng để đo cường độ dòng điện, vôn kế dùng để đo hiệu điện thế. Vậy, số chỉ của ampe kế và vôn kế cho ta biết điều gì?
Trả lời:
Số chỉ của ampe kế là giá trị của cường độ dòng điện, cho ta biết mức độ mạnh, yếu của dòng điện.
Số chỉ của vôn kế là số vôn của nguồn điện tạo ra giữa hai cực của nó, cho ta biết khả năng sinh ra dòng điện của nguồn điện.
I. Cường độ dòng điện
Hoạt động 1 trang 99: Chuẩn bị: Nguồn điện (pin) 3 V, biến trở, ampe kế, bóng đèn 1,5 V, công tắc và dây nối.
Tiến hành:
- Lắp mạch điện như sơ đồ Hình 24.1.
- Đóng công tắc và dịch chuyển con chạy trên biến trở đến ba vị trí khác nhau, quan sát độ sáng của bóng đèn và đọc số chỉ trên ampe kế ở từng vị trí của con chạy.
- Rút ra nhận xét về mối quan hệ giữa độ sáng của bóng đèn, số chỉ trên ampe kế và mức độ mạnh yếu của dòng điện.
Trả lời:
Mối quan hệ giữa độ sáng của bóng đèn, số chỉ trên ampe kế và mức độ mạnh yếu của dòng điện: Dòng điện càng mạnh (yếu) thì số chỉ ampe kế càng lớn (nhỏ) và bóng đèn sáng càng mạnh (yếu).

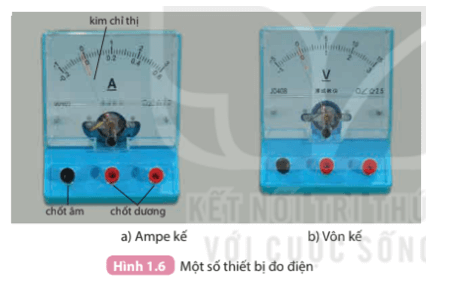

Câu hỏi 1 trang 100: Quan sát Hình 1.6 (trang 9): Khi sử dụng ampe kế để đo cường độ dòng điện, cần mắc ampe kế vào mạch điện như thế nào?
Trả lời:
Khi sử dụng ampe kế để đo cường độ dòng điện, ta cần mắc ampe kế vào mạch điện sao cho chốt dương (+) của ampe kế với cực dương (+) của nguồn điện. Chốt âm (-) của ampe kế mắc với thiết bị điện về phía cực âm (-) của nguồn điện.
Ví dụ:
Hoạt động 2 trang 100: Chuẩn bị: một số nguồn điện (pin) 1,5 V; 3 V; 4,5 V; biến trở; ampe kế; vôn kế; bóng đèn 1,5 V; công tắc và dây nối.
Tiến hành:
- Lắp mạch điện như Hình 24.2, đóng công tắc, giữ nguyên vị trí con chạy của biến trở.
- Lần lượt thay các nguồn điện có ghi các giá trị hiệu điện thế khác nhau (1,5 V; 3 V; 4,5 V).
- Đọc giá trị hiệu điện thế trên vôn kế.
- Quan sát và ghi số chỉ trên ampe kế.
- So sánh số chỉ trên ampe kế khi lần lượt lắp các nguồn điện 1,5 V; 3 V; 4,5 V vào mạch điện. Từ đó rút ra nhận xét về khả năng sinh ra dòng điện của từng nguồn điện nêu trên.
Trả lời:
- Số chỉ ampe kế khi mắc nguồn điện 1,5 V nhỏ hơn số chỉ ampe kế khi mắc nguồn điện 3 V nhỏ hơn số chỉ ampe kế khi mắc nguồn điện 4,5 V.
- Nhận xét: Nguồn điện có số vôn càng lớn thì khả năng sinh ra dòng điện càng lớn.
II. Hiệu điện thế
Câu hỏi 2 trang 100: Số chỉ trên vôn kế có bằng giá trị ghi trên nguồn điện không? Tại sao?
Trả lời:
Số chỉ trên vôn kế có bằng giá trị hiệu điện thế ghi trên nguồn điện vì hai chốt của vôn kế được mắc trực tiếp với hai cực của nguồn điện để đo hiệu điện thế của nguồn điện.
Em có thể 1 trang 101: Sử dụng được ampe kế để đo cường độ dòng điện trong mạch điện.
Trả lời:
Dùng ampe kế để đo cường độ dòng điện trong mạch điện ta cần mắc theo sơ đồ như sau:
Em có thể 2 trang 101: Sử dụng được vôn kế để đo hiệu điện thế nguồn điện.
Trả lời:
Dùng vôn kế để đo hiệu điện thế nguồn điện ta cần mắc theo sơ đồ như sau:
Em có thể 3 trang 101: Lựa chọn được nguồn điện an toàn trong khi tiến hành các thí nghiệm.
Trả lời:
Khi làm thí nghiệm ta cần chọn các nguồn điện có hiệu điện thế nhỏ hơn 40 V để đảm bảo an toàn trong khi tiến hành các thí nghiệm.
